لقد بحثت عن "موضع اللحام للبيع" متوقعًا إجابة اللحام بالقوس الكهربائي. للفولاذ المقاوم للصدأ ذو المقياس الرقيق, صواني البطارية, والتجمعات الحساسة للحرارة, السؤال الأفضل هو الليزر. إن مهمة محدد موضع اللحام بالليزر أصعب مما تبدو: يجب أن يحتفظ بدرزة رقيقة ومسطحة وميتة بينما تتسابق الحزمة على طولها. يغطي هذا الدليل ما يجب أن تفعله المنصة الجاهزة للاستخدام بالليزر, مقايضة السرعة والدقة, و-بصراحة-حيث الليزر هو القرار الخاطئ. اختر العائلة أولاً; ل مقارنة الأسرة الستة, انظر الجدول.

لماذا يغير اللحام بالليزر وظيفة محدد الموضع؟

لحام القوس يتحمل التذبذب; اللحام بالليزر لا. تتطلب الحزمة المركزة ذات النقطة الصغيرة أن يجلس التماس في المستوى البؤري - المسطح والمركزي - طوال التمريرة. يصبح جهاز تحديد المواقع هو جهاز الدقة, ليس فقط الدوار. مدخلات الحرارة منخفضة, لذا فإن التشويه منخفض, ولكن فقط إذا تم عقد الجزء بدقة, لأن لا توجد بركة منصهرة كبيرة لتغفر لمفصل منحرف. السرعة هي النقطة: في متر في الدقيقة, خطأ تتبع صغير يصبح لحامًا مفقودًا بالمللي ثانية. الشعاع سريع; الموضع هو ما يبقيه صادقا.

ما يجب أن يفعله محدد الموضع الجاهز لليزر

أمسك التماس ثابتًا ومسطحًا

دقة الليزر تعيش أو تموت على التركيب والمحور. تشكل تقارير ROBOPTIX دقة AP وتشكل RP قابلية التكرار لكل ISO 9283:1998 في حملك, درجة حرارة, والسرعة – لأن العدد بدون شروط هو نصف الحقيقة. بالنسبة للمقياس الرفيع، فإننا نتحقق باستخدام جهاز تعقب ليزر قبل الشحن; التسامح بدون دليل مقيس هو مطالبة كتيب.

التحرك بسرعة TCP ثابتة

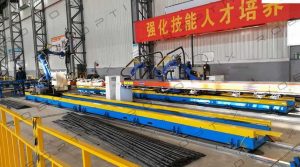

يجب أن يتحرك الروبوت وموضع المؤازرة كسلسلة حركية واحدة يلتقي الشعاع مع خط التماس بسرعة ثابتة ومواجهة. تم الإعلان عن محدد الموضع كمحور خارجي و يتم تنسيقها من خلال وحدة التحكم; يعمل نظام السكك الحديدية للمحور السابع على توسيع نطاق الوصول وقاعدة الروبوت / يقوم Robot Pedestal بتعيين الإطار الأساسي المستقر.

تبديد الحرارة, تجنب الانجراف

الصلابة والانجراف الحراري هي المواصفات الخفية. ينثني الإطار المتوافق تحت التثبيت ويزحف عندما يسخن, المشي على التماس خارج التركيز. يقوم ROBOPTIX بمقاسات الهيكل والقيادة للحظة الانقلاب, ليس فقط تحميل الكتالوج.

مقايضة السرعة والدقة

يغريك اللحام بالليزر إلى زيادة معدل التغذية. الحد ليس الشعاع، بل هو قدرة محدد الموضع على التتبع. عند سرعة التماس المستهدفة v مع تحديد الموضع بعد الخطأ e, مقاييس انحراف المواجهة مع e; البقاء داخل نافذة عمق التركيز أو يفقد اللحام الاختراق. ل 0.5 ملم العمق البؤري, الخطأ التالي الذي يزيد عن ± 0.2 مم في السرعة يخرجك عن المواصفات. لذلك نذكر شرط الدقة بمعدل التغذية الحقيقي, للايزو 9283:1998- ليس في اختبار مقاعد البدلاء البطيء. السرعة التي يمكنك الاحتفاظ بها تتفوق على السرعة التي لا يمكنك القيام بها. المحور ذو التصنيف الأرخص هو اللحام الباهظ الثمن عندما لا يتمكن من الحفاظ على المستوى البؤري.

أي عائلة مناور لليزر

تطابق الهندسة أولا. تتناسب الألواح الرفيعة والصناديق الصغيرة مع محدد موضع اللحام من النوع L; تتناسب الأجزاء الدائرية والدورانية مع أداة تحديد الموضع الدوارة ذات المحور الواحد; تتناسب الطبقات المختلطة المعقدة مع أداة تحديد الموضع الدوارة الأفقية ثلاثية المحاور; إطارات كبيرة غير منتظمة تناسب موضع اللحام من النوع U; طبقات دوارة طويلة تناسب موضع Headstock Tailstock; لوحة ثقيلة للإمالة تناسب محدد موضع الإمالة العمودي. لعملية عدم التدخل في الأجزاء المتغيرة, يمكن لخلية اللحام الروبوتية غير المبرمجة تقديم مسار التماس; لجزء ثابت, محطة عمل جاهزة للحام جاهزة للحام- كلاهما على نفس المنصة الجاهزة لليزر.

مثال عملت

صانع الضميمة رقيقة المقياس (robot + ميضعة اللحام من النوع L)

محل لحام 1.0 حافظت العبوات غير القابلة للصدأ مقاس مم على حرق الزوايا بالقوس. في خلية جاهزة لليزر - روبوت مزود بمحدد موضع لحام من النوع L تم الإعلان عنه كمحور خارجي - تم تثبيت خط التماس بشكل مسطح بسرعة TCP ثابتة وتم التحقق من أنه ± 0.15 مم RP لكل ISO 9283:1998 بمعدل التغذية الحقيقي. انخفض الاحتراق إلى ما يقرب من الصفر, وارتفعت الإنتاجية لأن الشعاع كان يعمل بأقصى سرعة دون التوقف للتصحيح. مناور, ليس الليزر, كانت الترقية هي التي تهم.

الليزر مقابل القوس: حيث يفوز الليزر

عامل	مواقف الليزر	محدد موضع القوس
التسامح التماس	ضيق (تعتمد على التركيز)	أكثر تسامحا
مدخلات الحرارة	قليل, تشويه منخفض	أعلى
الأفضل ل	مقياس رقيق, حساسة للحرارة	سميك, ملء مكثفة
الطلب على الموقف	عالي (عقد المستوى البؤري)	معتدل

عندما لا يكون محدد موضع اللحام بالليزر هو الحل

الليزر ليس عالميًا. أقسام سميكة تحتاج إلى اختراق عميق, المفاصل مع فجوات واسعة, أو الأجزاء التي تحتاج إلى معدن حشو غالبًا ما تناسب القوس بشكل أفضل. لا يزال محدد الموضع مهمًا, ولكن الشعاع ليس عنق الزجاجة. قم بمراجعة أي مورد قبل الالتزام - زيارة المصنع واختبار مقاعد البدلاء تتفوق على ورقة المواصفات - ووزن التكلفة الإجمالية للملكية لمدة خمس سنوات مقابل الملصق. ادفع مقابل الليزر حيث يدفع; إبقاء القوس حيث يفوز.

عندما لا تختار ذلك

إذا كان عملك سميكًا أو متسامحًا مع الفجوات, خلية القوس المنسقة هي الدعوة الصادقة; لمرة واحدة فريدة من نوعها, البرنامج المخصص. منصة جاهزة لليزر تكسب تكلفتها على نحو رقيق, دقيق, طبقات قابلة للتكرار - وليس على كل اللحام.

تقوم ROBOPTIX ببناء النظام الأساسي المجهز لليزر

كل إجابة ROBOPTIX جاهزة لليزر هي عبارة عن تجميع, ليس SKU واحد: نظام السكك الحديدية الآلي للمحور السابع الذي يمتد نطاقه, قاعدة الروبوت / قاعدة الروبوت التي تحدد الإطار الأساسي المستقر, ومحددات المواقع المؤازرة -غراب الرأس تيلستوك ميضعة, ميضعة اللحام من النوع L, ميضعة اللحام من النوع U, أداة تحديد الموضع الدوارة الأفقية ذات 3 محاور, مناورة إمالة عمودية, أو موضع دوار ذو محور واحدص- تم الإعلان عنها كمحاور خارجية. لعملية رفع اليدين, يتم شحن نفس الأجهزة كخلية لحام روبوتية بدون برمجة; لجزء ثابت, كمحطة عمل متكاملة; وللهندسة غير القياسية, من خلال البرنامج المخصص. المنصة الجاهزة لليزر هي نفس البنية المنسقة, بنيت لعقد المستوى البؤري.

الأسئلة المتداولة

س: ما الذي يجعل جهاز تحديد المواقع "جاهزًا لليزر"?

أ: إنه يحمل التماس مسطحًا ومتمركزًا في المستوى البؤري بسرعة: محاور مؤازرة مع RP تم التحقق منها وفقًا لـ ISO 9283:1998, حركة المحور الخارجي المنسقة مع الروبوت, وإطار صلب لا ينجرف عندما يسخن.

س: هل يمكن لأي من عائلات الموضع الستة أن تأخذ الليزر?

أ: نعم - مطابقة الهندسة: النوع L للأطباق والصناديق الرفيعة, دوارة ذات محور واحد للأجزاء المستديرة, 3-محور للدرزات المعقدة, نوع U للإطارات الكبيرة, غراب الرأس Tailstock للدرزات الدورانية الطويلة, إمالة عمودية للوحة الثقيلة.

س: لماذا السرعة تشدد على تحديد الموضع?

أ: بمعدل متر في الدقيقة, يؤدي الخطأ التالي الصغير إلى إخراج خط التماس من العمق البؤري بالمللي ثانية; الحد هو تتبع, ليس الشعاع. نحن نذكر الدقة بمعدل التغذية الحقيقي, ليس اختبار مقاعد البدلاء البطيء.

س: هل الليزر أفضل من القوس للمقياس الرفيع؟?

أ: عادة - حرارة أقل, تشويه أقل, إنتاجية أعلى على رقيقة, طبقات دقيقة. لكن أقسام سميكة, فجوات واسعة, أو احتياجات الحشو غالبًا ما تناسب القوس بشكل أفضل.

س: متى يجب ألا أشتري خلية جاهزة لليزر؟?

أ: للأعمال ذات الألواح السميكة أو التي تتحمل الفجوات, خلية قوس منسقة; لمرة واحدة, البرنامج المخصص. قم بمراجعة المورد أولاً و قارن التكلفة الإجمالية للملكية لمدة خمس سنوات.

س: هل يشهد ROBOPTIX على الدقة?

أ: ROBOPTIX حاصل على شهادة ISO 9001 ويبلغ عن دقة أداة تحديد الموضع باستخدام ISO 9283:1998-المقاييس المتوافقة, مع التحقق من تعقب الليزر قبل الشحن.

جهاز تحديد موضع اللحام بالليزر هو جهاز الدقة, ليس فقط الدوار: يجب أن يحمل خطًا رفيعًا مسطحًا ومتمركزًا في المستوى البؤري بسرعة, يتم تنسيقها كسلسلة حركية واحدة مع الروبوت. ROBOPTIX حاصل على شهادة ISO 9001 ويتحقق من RP لكل ISO 9283:1998 بمعدل التغذية الحقيقي الخاص بك, ليس اختبار مقاعد البدلاء البطيء.

أرسل لنا الجزء الخاص بك والتسامح وسنقوم بمواصفات النظام الأساسي الجاهز لليزر

- قبل أن يبتعد شعاع منافسك عن خط التماس
