Вот правда, о которой вам не расскажут большинство поставщиков систем автоматизации.: правильно подобранный позиционер робота по разумной цене превзойдет по производительности дорогую систему, выбранную без учета фактической детали.

Самая дорогая ошибка мелких фабрик — не покупать слишком дешево.. Это покупка не того типа — либо переплата за мощность, которую они никогда не будут использовать., или недоплата за устройство, которое не может справиться с его реальными частями.

Это руководство было написано специально для руководителей производства и владельцев предприятий, работающих с ограниченным бюджетом на автоматизацию, которым необходимо сделать все правильно с первого раза..

Раздел 1: Переопределите «ценность»’ Прежде чем взглянуть на единый ценник

В автоматизации закупок, 'высокая ценность’ не означает «низкая цена»’ — это означает минимальные общие затраты для достижения конкретного производственного результата.

Прежде чем открыть каталог поставщиков, ответьте на эти четыре вопроса. Они будут устранять 80% вариантов на рынке и сосредоточьте свой бюджет там, где это действительно важно.

Вопрос	Почему это важно	Чего вам будет стоить плохой ответ
Какая моя самая тяжелая заготовка, включая приспособление? (кг)	Полезная нагрузка приводов — самая важная характеристика	Недооцененный позиционер = выход оборудования из строя и гарантия аннулируется.
Нужна ли синхронизация движения с роботом?	Синхронизация = на 25–40 % больше времени горения дуги, но стоит дороже	Несинхронизация сложных швов = плохое качество сварки и необходимость доработки.
Сколько замен деталей за смену?	При частых перенастройках требуются быстросменные приспособления — бюджет отдельно	Медленные переключения снижают окупаемость любого позиционера, независимо от цены
Каков мой целевой срок окупаемости?	Определяет максимально оправданные инвестиции	Нет цели окупаемости = нет возможности оценить, правильна ли цена

Золотое правило для покупателей с ограниченным бюджетом: купите именно ту грузоподъемность, которая вам нужна (с 20% запас прочности) — и не платите за синхронизацию, если этого не требуют ваши сварные швы.

Раздел 2: The 4 Типы позиционеров роботов, которые обеспечивают наилучшее соотношение цены и качества

Эти четыре конфигурации неизменно обеспечивают максимальную рентабельность инвестиций для малых и средних предприятий.. Все приведенные ниже диапазоны цен проверены на соответствие текущим спецификациям продукта. (ФОБ, исключая светильники, интеграция, и охрана).

⚠️ Отказ от ответственности за ценообразование Указанные цены являются ориентировочными диапазонами FOB и основаны на текущих спецификациях продукта.. Окончательная цена определяется спецификацией проекта., требования к полезной нагрузке, совместимость брендов роботов, и текущие затраты на материалы — свяжитесь с нами для получения актуального ценового предложения по проекту..

Тип 1: передняя бабка / Позиционер задней бабки - от $3,400

Спецификация	Ваши продукты — проверенные данные
Доступные модели	МРК-Б001 (Свет) · МРК-Б002 (Тяжелая нагрузка) · МРК-Б004 (Сверхмощный сервопривод)
Диапазон полезной нагрузки	500–1000 кг (B001)  /  1,000–1500 кг (B002)  /  1,500–5000 кг (B004)
Повторяемость	±0,05 мм при R350 (В001/В002)  /  ±0,075 мм при R500 (B004)
Максимальная скорость переворота	90°/с (B001)  /  60°/с (B002)  /  30°/с (B004)
Стандартный пролет	2 м – 3.5 м (В001/В002)  /  3 м – 8 м (B004)
Приложение	Сварка, перестановка сборки, перенос строки
Ориентировочный ценовой диапазон FOB	$3,400 – $22,000 (запросить расценки на текущие цены)

Передняя/задняя бабка — это рабочая лошадка системы автоматизации сварки начального уровня, простая с механической точки зрения., надежный, и легко программируется. Для заводов по сварке длинных или тяжелых симметричных деталей — труб., балки, оси, сельскохозяйственная техника — почти всегда правильный ответ на данном уровне бюджета.

⚠️ Предупреждение о значении: Самая распространенная ошибка на этом уровне: покупка позиционера рассчитанного на 500 кг, не проверив, включено ли в номинальное значение приспособление. Стальное приспособление для 300 кг сварная деталь может весить 80–120 кг., значительное снижение фактической производительности заготовки. Обратите внимание, что номинальная полезная нагрузка MRK-B001 начинается с 500 кг — подтвердите общее количество приспособлений + вес заготовки перед указанием.

Тип 2: Позиционер L-типа - от $8,700

Спецификация	Ваши продукты — проверенные данные
Доступные модели	МРК-Л001 (Легкая обязанность) · МРК-Л002 (Сверхмощный)
Диапазон полезной нагрузки	300–500 кг (L001)  /  до 1,500 кг (L002)
Повторяемость обратной оси	±0,075 мм при R500 (L001)
Повторяемость осей инструмента	±0,05 мм при R350 (L001)
Максимальная скорость вращения	60°/с (L001)  /  4 обороты в минуту, 3 переворот оборотов (L002)
Стандартный диаметр стола	750 мм (L001)  /  максимальный радиус вращения 1,500 мм (L002)
Приложение	Сварка и перестановка сборки
Ориентировочный ценовой диапазон FOB	$8,700 – $26,400 (запросить расценки на текущие цены)

Тип L — наиболее компактный вариант в этой категории.. Он наклоняет заготовку в плоское или горизонтальное положение для сварки., что особенно важно для угловых и стыковых сварных швов на небольших сборках.. Если на вашем заводе ограниченная площадь – обычное ограничение в мастерских – L-образный тип часто является лучшим выбором по сравнению с блоком передней/задней бабки..

Одно ограничение, которое нужно понять: внутренняя поверхность кронштейна или коробчатой ​​секции может быть затруднена для доступа роботизированного резака. Если ваши детали имеют внутренние сварные швы в утопленных углах, обсудите это с вашим поставщиком перед заказом.

Тип 3: Одноосный поворотный позиционер - от $2,700

Спецификация	Ваши продукты — проверенные данные
Доступные модели	МРК-H002 (Свет) · МРК-H001/H003 (Легкий стандарт) · МРК-H004 (Стандартный) · МРК-H005 (Тяжелый)
Диапазон полезной нагрузки	300–500 кг (H002)  /  500–2000 кг (H001)  /  300 кг (H003)  /  500–1500 кг (H004)  /  1,500–2000 кг (H005)
Повторяемость	±0,05 мм при R350 (Х001/Х002/Х004/Х005)
Максимальная скорость вращения	60°/с (Х001/Х002/Х004)  /  45°/с (H005)
Стандартный диаметр стола	1,000 мм (H002)  /  600Диапазон –2000 мм (H001)  /  1,500 мм (H004)  /  2,500 мм (H005)
Приложение	ЭВ сварка, перестановка сборки
Ориентировочный ценовой диапазон FOB	$2,700 – $11,200 (запросить расценки на текущие цены)

Если ваши заготовки относительно плоские — опорные пластины, каркасы оборудования, панели в сборе — и вам в основном нужно повернуть деталь в плоское положение для сварки, а не постоянно переворачивать ее, поворотный стол с сервоприводом является наиболее экономичным решением. Он обеспечивает точную, повторяемая индексация при самой низкой цене за кг полезной нагрузки на этом уровне.

Примечание: Серия H представляет собой поворотные столы с сервоприводом и возможностью непрерывного вращения на 360°., не простые наклонные столы. Это дает им большую гибкость, чем базовая установка только с наклоном, для применений, требующих многопозиционной сварки..

Тип 4: Сварочный позиционер U-типа- от $6,300

Спецификация	Ваши продукты — проверенные данные
Доступные модели	МРК-U001 (Свет) · МРК-У002 (Стандартный)·MRK-U004
Диапазон полезной нагрузки	300 кг (U001) / 500–1000 кг (U002)/300 кг(U004)
Повторяемость обратной оси	±0,05 мм при R250 (U001) / ±0,075 мм при R500 (U002)
Диапазон изменения оси	±90° (U001)  /  45°/с максимальная скорость переворота (U002)
Диапазон оси вращения	±200° (U001)  /  60°/с макс. вращение (U002)
Стандартный диаметр стола	500 мм (U002)  /  максимальный диаметр вращения 750 мм (U002)
Приложение	Сварка и перестановка сборки
Ориентировочный ценовой диапазон FOB	$6,300 – $17,000 (запросить расценки на текущие цены)

Двухосный сервопозиционер U-типа обеспечивает как переворот, так и вращение, занимая при этом компактную площадь, что делает его наиболее универсальной конфигурацией в этой ценовой категории.. Для заводских сварочных компонентов, требующих доступа с нескольких сторон без ручного перемещения., Тип U обеспечивает лучшее сокращение времени горения дуги на доллар на уровне бюджета малого и среднего бизнеса..

Для более тяжелых или сложных многоосных требований, серия МРК-Б (трехосные сервопозиционеры, от 15 100 до 35 400 долларов США на условиях ФОБ) предлагает расширенные комбинации полезной нагрузки и осей, хотя они выходят за рамки начального бюджета малого и среднего бизнеса, описанного в этом руководстве..

Раздел 3: The 5 Скрытые затраты, которые делают дешевые позиционеры дорогими

Позиционер, предлагаемый по низкой цене, не является дешевой инвестицией.. Эти пять затрат почти никогда не включаются в базовую цену и обычно добавляют 40–80 % к реальным расходам в первый год..

Скрытая стоимость	Типичный диапазон	Как это контролировать
Приспособления и инструменты	$1,200 – $8,000	Получите цену на приспособление вместе с ценой на позиционер; конструкция для быстрой замены, если замены частые
Интерфейс робота / кабель внешней оси	$800 – $3,500	Подтвердите, какая у вас марка робота и включена ли лицензия на синхронизацию.
Охрана безопасности (изгородь, световая завеса, или сканер местности)	$1,800 – $7,000	Требуется на большинстве рынков; получите ценовое предложение по соблюдению требований у вашего интегратора роботизированных ячеек
Монтаж и ввод в эксплуатацию	$1,500 – $5,000	Может быть сокращено, если у вашей команды есть опыт программирования роботов.; уточните, что входит в стоимость
Запчасти (Год 1 буфер)	$400 – $1,800	При заказе запросите список рекомендуемых запасных частей.; сервоприводы и кабели энкодеров являются наиболее распространенными. Год 1 неудачи

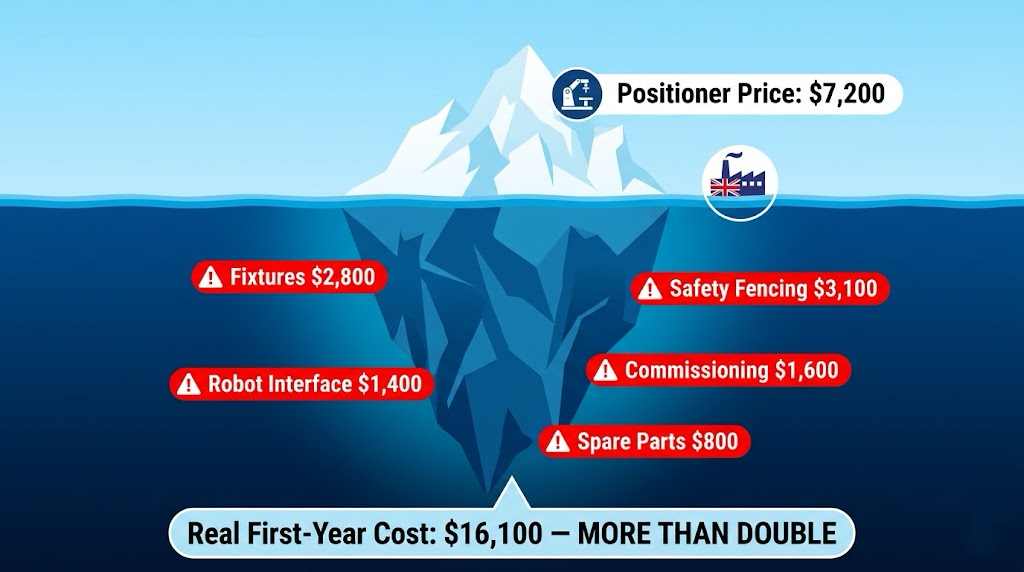

Реальный пример: Британская мастерская приобрела позиционер передней/задней бабки за 7200 фунтов стерлингов.. К тому времени, как они добавили светильники (2800 фунтов стерлингов), защитное ограждение (3100 фунтов стерлингов), интерфейсный кабель робота и программирование (1400 фунтов стерлингов), и ввод в эксплуатацию (1600 фунтов стерлингов), реальная стоимость первого года составила 16 100 фунтов стерлингов, что более чем вдвое превышает заявленную цену.. Их расчет рентабельности инвестиций был основан только на цене оборудования.. Инвестиции все же окупились, но срок окупаемости был 14 месяцев вместо 7 прогнозируемые месяцы.

Исправление: всегда спрашивайте «общую стоимость первого года»’ оценивать, не только цена оборудования. Поставщик, который отказывается предоставить эту оценку, является поставщиком, к которому следует относиться с осторожностью..

Раздел 4: Как рассчитать, стоит ли позиционер робота того

Для расчета рентабельности инвестиций здесь не требуется финансовое образование.. Вот метод, который мы используем с покупателями впервые..

Шаг 1: Рассчитайте текущую стоимость за деталь

• Почасовая ставка оператора (полностью загружен, включая льготы): например, $28/час
• Среднее время сварки детали, включая перемещение: например, 24 минуты = 0.4 часы
• Текущая стоимость рабочей силы за деталь: $28 × 0.4 = $11.20

Шаг 2: Оцените время нового цикла с помощью позиционера

Позиционер обычно сокращает необходимость ручного изменения положения на 60–80 %.. За три 3-минутных шага репозиционирования (9 всего минут), позиционер сводит это значение почти к нулю.

• Новое время сварки на деталь: 24 мин — 9 минимальное изменение положения + 1 индекс моих позиций = 16 минуты
• Новая стоимость рабочей силы за деталь: $28 × (16/60) = $7.47
• Экономия на детали: $11.20 − $7.47 = $3.73

Шаг 3: Рассчитать годовую экономию

• Ежедневное производство: 80 частей/день
• Рабочих дней в году: 240
• Годовые части: 80 × 240 = 19,200 части
• Ежегодная экономия труда: 19,200 × $3.73 = $71,616

Шаг 4: Рассчитать срок окупаемости

• Общая стоимость первого года (позиционер + приспособления + охрана + установка): для конкретного проекта — запросить ценовое предложение
• Пример на $18,500 общая стоимость проекта: $18,500 / $71,616 = 3.1 месяцы

Ключевое понимание: Даже при скромном объеме производства 80 частей/день, масштабный проект с общей стоимостью первого года около $18,500 окупается примерно через 3 месяцы в этом примере. Для большинства производителей малого и среднего бизнеса, выполняющих операции структурированной сварки, окупаемость в течение 6–18 месяцев реальна. Ограничение никогда не заключается в том, имеет ли смысл вложение средств, а всегда в выборе правильного типа и спецификации заготовки..

Раздел 5: Схема принятия решения о покупке МСП — 6 Шаги

Выполните эти шесть шагов по порядку. Пропуск любого из них — самый надежный способ получить неправильную систему..

• Шаг 1. Взвесьте самую тяжелую заготовку с прикрепленным приспособлением — фактически взвесьте, не оценено. Это ваши требования к полезной нагрузке.

• Шаг 2. Измерьте самую большую оболочку заготовки — длину., ширина, высота. Это определяет, будет ли передняя/задняя бабка, L-тип, или поворотный стол физически подходит к детали.

• Шаг 3. Подсчитайте шаги по изменению положения каждой детали и измерьте, сколько времени занимает каждый из них.. Это ваша базовая возможность экономии и основа расчета рентабельности инвестиций..

• Шаг 4. Решите, нужна ли вам синхронизированное движение. Прямые линии и простые углы: несинхронизированного достаточно. Изогнутые швы или постоянное вращение во время сварки.: требуется синхронизация.

• Шаг 5. Получите общую смету расходов, а не только цену позиционера. Попросите каждого поставщика составить список: позиционер, приспособления, интерфейсный кабель, охрана, установка, и запчасти первого года.

• Шаг 6. Прежде чем приступить к работе, запросите образец испытания сварного шва на вашем материале.. Любой поставщик, который производит позиционеры роботов и интегрирует их, должен быть готов провести демонстрационную сварку..

Раздел 6: Как выглядит хорошая ценность — и чем она не является

Признаки хорошей цены при этом бюджете	Красные флажки, сигнализирующие о ложной экономике
Опубликованный интервал обслуживания коробки передач (например, 5,000 часы)	Документация по техническому обслуживанию отсутствует
Совместимость с маркой робота подтверждена в письменной форме	«Совместимость с большинством роботов’ без конкретики
Поддержка проектирования светильников включена или оплачивается отдельно	Стоимость крепления не указывается до тех пор, пока вы не закажете
CE или соответствующий сертификат безопасности включены	Сертификация безопасности указана в качестве дополнительной опции.
Доступен справочный клиент в вашей отрасли	Никаких рекомендованных клиентов не предлагается
Заводские приемочные испытания (ТОЛСТЫЙ) доступен перед отправкой	Никакие предотгрузочные испытания не упоминаются
Наличие запасных частей подтверждено, указано время выполнения заказа.	«Детали доступны по запросу»’ без времени выполнения

Раздел 7: Реальные развертывания: сколько на самом деле потратили и получили предприятия МСП

Следующие данные взяты из реальных установок позиционеров, которые мы обслуживали.. Имена клиентов не разглашаются по соглашению; промышленность, страна, тип заготовки, и финансовые результаты точны.

Профиль завода	Тип позиции	Общая стоимость первого года	Ежегодная экономия труда	Срок окупаемости
Небольшой производитель металлоконструкций, 12 сотрудники, Германия	Передняя/задняя бабка, 400 кг	$16,800	$58,400	3.5 месяцы
Мастерская сельскохозяйственной техники, США	L-тип, 250 кг, несинхронизированный	$13,200	$34,700	4.6 месяцы
Производитель корпусов из нержавеющей стали, Юго-Восточная Азия	Поворотный стол, 300 кг	$9,400	$21,000	5.4 месяцы
Общий производственный цех, первая автоматизация, Великобритания	Передняя/задняя бабка, 500 кг	$19,100	$49,800	4.6 месяцы
Производитель компонентов прицепа, Канада	L-тип, 600 кг, синхронизированный	$28,500	$87,200	3.9 месяцы

Шаблон во всех пяти проектах: окупаемость в течение 6 месяцы, даже при консервативных объемах производства. Ограничением никогда не было наличие смысла вложений — всегда был выбор правильного типа и спецификации заготовки..

Получите рекомендации по позиционеру для вашей конкретной детали и бюджета

Сообщите нам вес заготовки, размеры, марка робота, и объем производства. Наша команда инженеров порекомендует правильный тип и конфигурацию позиционера — с разбивкой общей стоимости — в течение 24 часы работы.

Запросите бесплатную рекомендацию по позиционеру → Никакого давления со стороны продаж. Прямой ответ о том, что соответствует вашей заготовке и вашему бюджету. → РОБОПТИКС | 24-ответ отдела кадров
