Анатомия на роботизирана заваръчна клетка: Основни компоненти & Ръководство за избор (2026)

Какво всъщност има вътре в роботизирана заваръчна клетка?

Ако обмисляте роботизирана заваръчна клетка, вероятно сте виждали доста цитати. Но забелязали ли сте нещо: казват някои цитати $30,000, казват други $120,000. Откъде идва разликата?

Отговорът е в компоненти.

Цялостната роботизирана заваръчна клетка не е просто “робот плюс заварчик.” Това е като оркестър: роботът е водещият цигулар, източникът на захранване е тунерът, позиционерът е проводникът - премахнете всеки, и цялото представление се разпада.

Тази статия ще отвори това “черна кутия” и да ви покаже какво има вътре, и какво да търсите, когато избирате всяко парче.

Шест компонента, Без преки пътища

Готова за производство роботизирана клетка за заваряване се състои от шест части:

1. промишлена роботна ръка — върши физическата работа
2. Източник на захранване за заваряване & wire feede — разтопява метала
3. Позиционер & приспособление за инструменти — поставя частта на правилното място
4. Система за безопасност — пази хората в безопасност
5. Система за контрол & софтуер — казва на всичко какво да прави
6. Система за изсмукване на дима — поддържа въздуха чист

Нека разбием всеки един.

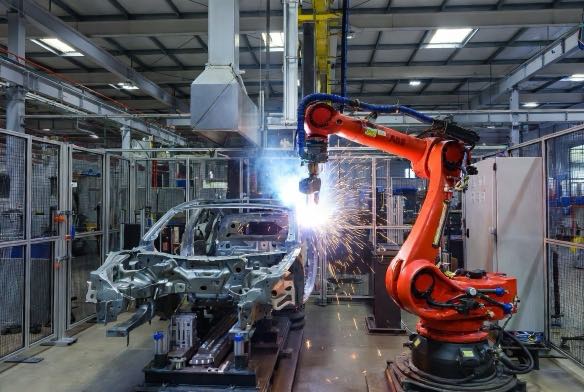

Компонент 1: Този робот “Arm”

Какво представлява: 6-осен съчленен индустриален робот — се движи като човешка ръка. Шест степени на свобода означават, че може да достигне почти всяка позиция и ориентация в работното си пространство.

Три номера за гледане:

• Полезен товар: Заваръчните роботи обикновено варират от 6 кг до 20 кг. По-голямото не винаги е по-добро - прекомерното увеличаване на разходите за покупка и поддръжка. Основно правило: Необходим полезен товар = (факла + кабел + телоподаващо устройство + сензор) × 1.2.
• Повторяемост: ±0,05 мм или ±0,1 мм? Тази разлика от 0,05 мм разделя “пас” от “провалят се” в автомобилни части. За конструкционна стомана, ±0.1mm работи. Но ако заварявате подрамки или съдове под налягане, пружина за ±0,05 мм.
• Обхват: 1.4м или 2,0м? Измерете най-голямата си част. Може ли роботът да достигне най-далечния заваръчен шев? Позиционерите помагат, но не очаквайте чудеса.

Една пренебрегната подробност: Тип монтаж. Монтажът на пода е стандартен, но обърнат или стенен монтаж понякога работи по-добре - в зависимост от оформлението на вашия магазин и частите.

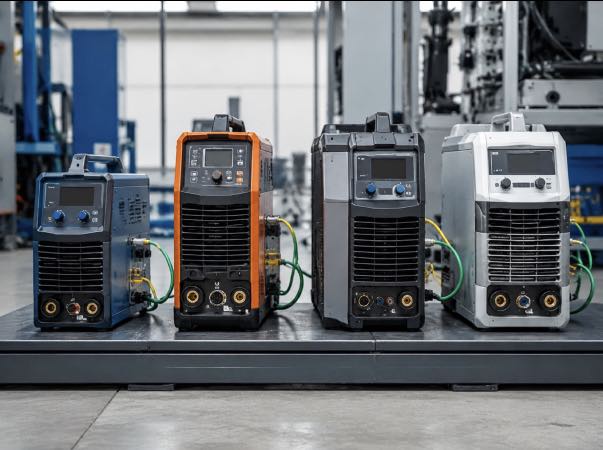

Компонент 2: Източникът на захранване за заваряване — тихо критичен

Какво представлява: Доставя заваръчна енергия и контролира тока, напрежение, скорост на проводника, и газов поток. Трябва да комуникира с робота в реално време — когато роботът каже “заварете сега,” източникът на захранване доставя правилните параметри моментално.

Три въпроса за отговор:

• Материал и дебелина?Под 3 mm → 200 A е добре. Над 10 мм → нужда от 400A+. Под спецификациите и няма да проникнете; над спецификациите и губите пари.
• Кой процес?MIG/MAG е най-често срещаният. TIG за неръждаема и тънка ламарина. За алуминий, импулсен MIG или студен метален трансфер (CMT) е почти задължително - иначе, пръскането ще ви подлуди.
• Комуникационен протокол съвместим? Това е най-големият капан. Марка робот + Заварчик марка B, който не говори същия език → забавяне на комуникацията → нестабилно качество на заварката. Решение: същата марка, или предварително валидирана комбинация от различни марки (DeviceNet, EtherNet/IP, и т.н.).

Надграждане, което си заслужава: Пулсирайте ме. Пръски капки 50%+. Струва повече, но се отплаща във времето за почистване.

Компонент 3: Позиционерът — Множител на подценения капацитет

Какво прави: Завърта и накланя детайла, така че горелката винаги да удря под оптималния ъгъл. С а дизайн с две станции, можете да заварявате на една станция, докато зареждате/разтоварвате другата — заваряване без прекъсване.

Защо се пренебрегва:

Хората се фокусират върху робота. “Добър робот = добра система” — погрешно. Ако вашата част се нуждае от заваряване от няколко страни и вашият позиционер има само една ос, роботът постоянно се настройва. Времето за включване на дъгата пада от 80% към 50%. Това е а 40% удар на производителността.

Две неща за гледане:

• Единична или двойна ос? Единични завъртания. Двойно се върти + наклони. Dual струва повече, но се справя със сложни части порядък по-добре. тръба, рамки, многостранни части → go dual.
• Товароносимост: Заготовка + общо тегло на приспособлението. правило: 1.5x фактор на безопасност. Ако вашата част тежи 200 кг, спец. 300 кг+ позиционер. Учете се от онези, които са гледали как позиционер се бори по средата на заварката.

Още две подробности:

• Повторяемост: ±0,1 мм до ±0,2 мм. Ниската повторяемост нарушава намирането на шева — роботът се прицелва правилно, но частта вече е изместена.
• Синхронизация на роботи: Позиционерът и роботът трябва да се движат заедно. Попитайте вашия интегратор: “Може ли всичко да се движи едновременно?” Ако отговорът е “пауза за завъртане,” пропускателната способност получава удар.

Компонент 4: Системата за безопасност — не е задължителна, Това е Законът

Какво прави: Фехтовка, леки завеси, лазерни скенери, затворени порти, e-stops — една цел: пазете хората навън, оставете машината да работи.

Защо не можете да го пропуснете:

Не само за “избягване на инциденти.”ISO 10218-1 и ISO 10218-2 изрично изискват системи за безопасност за промишлени роботи. Липса на съответствие = липса на одобрение — от клиентски одити или местни инспекции за безопасност.

Три нива:

• Вход: Предпазна ограда + затворена порта + е-стоп. Работи, но заема място и е неудобен за операторите.
• Стандартен: Фехтовка + светлинна завеса + блокировка. Светлинните завеси откриват влизане и задействат електронно спиране. Скъп и склонен към фалшиви задействания от прах.
• Висок клас: Фехтовка + лазерен скенер + безопасност PLC. Скенерите могат да задават множество зони — предупреждение в близост до периметъра, е-стоп при влизане. Най-гъвкав.

Едно изключение: Колаборативните роботи в режим на ограничаване на мощността/силата могат да намалят или премахнат оградата след официална оценка на риска. Но предупредителни знаци, леки завеси, и електронните спирания все още се изискват — и самата оценка на риска не е „направи си сам“..

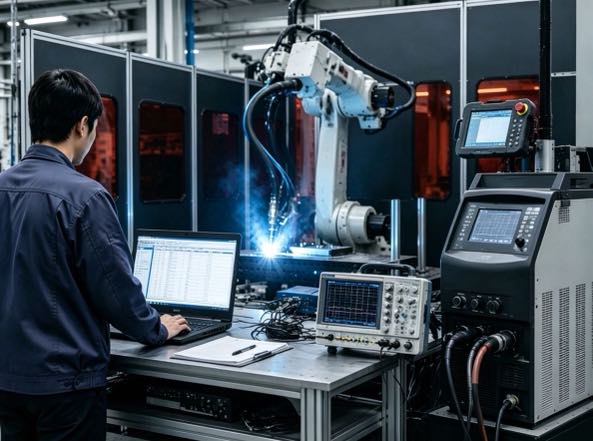

Компонент 5: Система за контрол & Софтуер — Мозъкът

Какво включва: Контролер на роботи, преподавам висулка, софтуер за офлайн програмиране, MES интерфейс — команден център.

Три често погрешно разбирани точки:

Първо, висулката за обучение не означава, че можете да програмирате.Научете висулката - 1-2 седмици. Няма специализиран инженер? Помислете за водещи коботи - 2-3 дни обучение.

Второ, офлайн програмирането не е лукс за магазини с голям микс. Планирайте пътища на вашия компютър, качване на робота, тичам. Превключване от 2 часа до под 30 минути. Изчислете вашите годишни спестявания от време.

трето, MES интерфейсите струват пари, но без тях, не можете да преминете определени одити.Автомобили и ниво 1 клиентите често изискват пълна проследимост на заваръчния шев — ток, напрежение, скорост, време за всеки шев. Няма интерфейс = няма оферта.

Водещ OLP софтуер: RobotStudio (ABB), Робогид (Fanuc), SIM Pro (Яскава). Бюджет $3,000-8,000.

Компонент 6: Извличане на дим — спира невидимия убиец

Какво прави: Улавя дим от заваряване при източника. Изпаренията съдържат хром, никел, манган — причини за дълготрайна експозиция “треска на заварчик” и белодробно заболяване.

Два метода на извличане:

• Дюза, монтирана на горелка: Извличане точно на дъгата — >95% ефективност. Компромис: добавя тегло и обем към факлата, потенциално намаляване на пъргавината на робота.
• Външно извличащо рамо: Независимо рамо, 80-90% ефективност. По-ниска цена, подходящ за по-малки обеми на дима.

Защо ви трябва: OSHA 29 CFR 1910.252 изисква извличане за заваръчни операции. Съответствието настрана – белите дробове на вашия служител след това 5 години срещу. 10 годините трябва да имат значение за вас.

Спецификации за проверка: Въздушен поток 1,000-3,000 м³/ч. HEPA H13+ (99.97% при 0.3 микрони). Шум <75 dB — в противен случай, операторите си тръгват с главоболия.

Една маса: Какво получавате на всяко бюджетно ниво

Компонент	Нисък бюджет ($30к-50к)	Стандартен ($60к-90к)	зхай-Енд ($100к-150к)
робот	Домашни 6кг, ±0,08 мм	Внос 10кг, ±0,05 мм	Внос 20кг, ±0,05 мм
Източник на захранване	Домашни MIG 350A	Lincoln/Fronius MIG 400A импулс	Fronius TPS/i 500A + CMT
Позиционер	Едноосна пневматична, 200кг	Серво с две оси, 500кг	Серво с две оси, 1000кг+ HD
Безопасност	Основна фехтовка + е-стоп	Фехтовка + светлинна завеса + блокировка	Фехтовка + лазерен скенер + безопасност PLC
контрол	Висулка за основно обучение	PLO + стандартен MES	PLO + пълно събиране на данни
Извличане на дим	Мобилен самостоятелен	Монтирана на факел	Централизирана + монтиран на факла

7 Въпроси, които да зададете, преди да получите оферти

Отговорете първо на тези. След това говорете с интеграторите. Ще избегнете да бъдете водени наоколо.

• Максимален размер и тегло на частта? → Изисквания за обхват и полезен товар
• Какъв материал? Колко дебел? → Спецификации на източника на захранване
• Годишни заваръчни часове? Размери на партидите? → Двустанционен? Офлайн програмиране?
• Специален програмист в персонала? → Teach pendant vs. водещи
• Клиентът изисква проследяване на заваръчния шев? → Необходим е MES интерфейс?
• Аналична площ? → Оформление за безопасност
• ISO или одити за безопасност на клиента? → Ниво на системата за безопасност

Отговорите на тези седем въпроса ще определят вашия цитат - и дали в крайна сметка ще съжалявате.

Четири грешки, които не е нужно да правите (Други вече имат)

Грешка 1: Похарчете много за робота, евтино за всичко останало

Резултат: Точност на робота ±0,05 мм, прецизност на позиционера ±0,2 mm — обща точност, намалена от най-слабото звено. Юсейн Болт по джапанки.

Поправете: Балансирайте бюджета си. Позиционерите и инструментите заслужават толкова внимание, колкото и робота.

Грешка 2: Един кръг инструменти ще бъде добре

Резултат: Първите инструменти нямат твърдост — частите се изместват след няколко заварки. Три месеца отстраняване на грешки, все още нестабилен. Бракуване и рестартиране, струва хиляди допълнително.

Поправете: Бюджет за итерации на инструменти. Очаквайте 1-2 кръгове преди финализиране.

Грешка 3: Минимални спецификации за безопасност — достатъчно добри

Резултат: Оборудването пристига. Одитът на клиента е неуспешен — ограждането е твърде ниско, без светлинни завеси, е-стопове несъответстващи. Преоборудването струва $20k-30k.

Поправете: Конфигурирайте към ISO 10218 от самото начало. Направете го веднъж, направи го правилно.

Грешка 4: Несъвместим източник на захранване и робот

Резултат: Забавяне на комуникацията → нестабилни параметри на заваръчния шев → непостоянно качество. Инженерът по интеграция прекарва две седмици на място, в крайна сметка сменя комуникационен модул.

Поправете: Преди покупка, попитайте “Какъв протокол? Утвърдена ли е съвместимостта?” Само една и съща марка или предварително валидирани кръстосани марки.

Следваща стъпка: Изборът е само началото

Разбирането на компонентите е първа стъпка. Това, което наистина определя успеха или провала, е това, което се случва по време на внедряването.

Следва:

Приложения в реалния свят на роботизирани работни станции за заваряване в общата промишленост (2026) | Стоманени конструкции / Селскостопанска техника / Метални мебели

Чрез споделяне на три случая на внедряване в реалния свят от стоманената конструкция, земеделска техника, и сектори за производство на метални мебели, заедно с подробни сравнения на данни, това ръководство помага на малките и средни производствени предприятия да оценят възвръщаемостта на инвестициите.

Източници на данни

Международна федерация по роботика (IFR) – Световен доклад за роботиката 2024

Международна организация по стандартизация (ISO) – ISO 10218-1:2025, ISO 10218-2:2011

Американско дружество по заваряване (AWS) – Данни за заваръчната работна сила

ABB, Fanuc, Яскава, KUKA – Публични спецификации (2025-2026)

Идентификация на автора

Тази статия е базирана на Международната федерация по роботика (IFR) Световен доклад за роботиката 2025, Американско дружество по заваряване (AWS) данни за работната сила, и технологични пътни карти на основните производители.

Автор:

Експерт в интегрирането на роботизирана система за заваряване с над 12 години опит в индустрията. Компанията ми приключи 26 години професионален опит, съдържа повече от 40 патентовани технологии, и приключи успешно 1,500 проекти по целия свят (приблизително 70% от които са включени роботизирани клетки за заваряване, общо повече от 1,000 единици). Фирмата притежава ЕС CE сертификат (Сертификат №: M.2026.206.C134866) и отговаря на EN 60204-1:2018 и EN ISO 12100:2010 стандарти. Помагал съм на множество производствени компании по време на целия процес на внедряване на роботизирана работна станция за заваряване, от избора до стартирането на производството.

Актуализиран: май 2026
