Подова писта срещу надземен робот със 7-ма ос: Монтаж, Безопасност & Ръководство за избор

“Трябва ли да монтирам моя робот със 7-ма ос на пода или от тавана?”

Това е един от най-честите въпроси, които чуваме, след като клиентите решат да добавят a7робот по та ос. И двата варианта имат своето място. Но изберете грешно, и може да се сблъскате с проблеми с безопасността, трудна поддръжка, или загубено подово пространство.

Позволете ми да ви помогна да направите правилния избор въз основа на вашето конкретно приложение.

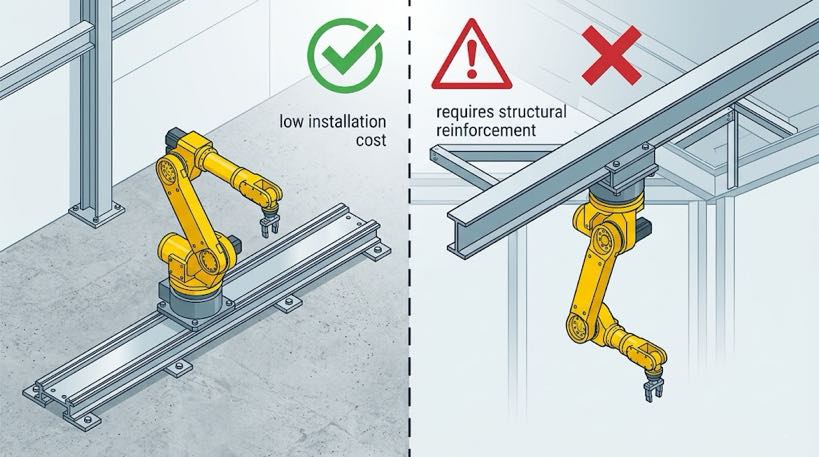

Част 1: Бързо сравнение — Писта на пода срещу. Надземна 7-ма ос

Измерение	Подова писта	Надземна писта
Монтаж	Болт към бетонен под	Монтирайте стоманена конструкция към тавана
Площ на пода	Изисква ~0,8-1,2 м ширина	Нулев отпечатък на пода
Товароносимост	До 5000 кг (D003: 3,000кг)	Ограничено до 500-1500 кг
Време за инсталиране	2-5 дни	1-3 седмици (изисква структурна работа)
Достъп за поддръжка	Лесно — ниво на земята	Трудно — изисква асансьор или скеле
Риск за безопасността	Ниска — изолация на оператора	Високо — падащи части, надземни товари
Подходящи приложения	Заваряване, тежка работа, многостанция	Лека сглобка, чисти стаи, ограничено пространство
Структурни изисквания	Стандартен бетонен под	Подсилена таванна конструкция
Съвместимост с роботи	Всички размери	Само малки до средни
цена	$30,000 – $60,000	$40,000 – $80,000+ (плюс структурна работа)

Част 2: Подробен анализ — Монтирана на пода 7-ма ос

Какво представлява монтиран на пода робот със 7-ма ос?

Монтиран на пода7робот по та ос се състои от линейна релса, закрепена директно към вашия бетонен под. Роботът се движи по пистата, движейки се хоризонтално между станциите.

Основни предимства на монтираната на пода 7-ма ос

Лесен монтаж:С болтове към съществуващия под — без структурни модификации

Висока товароносимост:Поддържа роботи до 3000 кг (Модел D003)

Лесна поддръжка:Всички компоненти на нивото на земята - не са необходими стълби или асансьори

По-добра безопасност:Роботът работи на нивото на пода, лесно изолиран със стандартна ограда

Модулно разширение:Добавете секции от коловоза по-късно без структурни промени

Съвместим с всички размери роботи:От малки 6-осни до тежки роботи за точково заваряване

По-лесно програмиране:Операторът може да върви до робота по време на режим на обучение

Недостатъци на подовата 7-ма ос

Използва подово пространство:Изисква 0,8-1,2 м ширина на производствения под

Изискване за плоскост на пода:Необходими са ±1 mm на 3 метра (стандартният индустриален под е добре)

Не е подходящ за преминаване през препятствия:Не може да преминава през конвейери или оборудване

Най-добри приложения за монтирана на пода 7-ма ос

• Заваръчни клетки (електродъгово заваряване, точково заваряване)
• Боравене с тежки материали (500-3,000кг полезни товари)
• Обслужване на много станции с ЦПУ (3-5 машини)
• Производство на автомобили и тежко оборудване
• Леярни и среди с високо ниво на прах (със защита IP67)

Част 3: Подробен анализ — режийни разходи (Монтиран на тавана) 7та ос

Какво е режийни разходи / монтиран на тавана робот със 7-ма ос?

Режийни разходи7робот по та ос е окачен на монтирана на тавана релсова система. Роботът виси с главата надолу или се движи по писта, прикрепена към надземната конструкция.

Основни предимства на горно монтирана 7-ма ос

Нулев отпечатък на пода:Освобождава ценно производствено пространство

Може да пресича препятствия:Преминава над съществуващо оборудване, конвейери, или работни станции

Идеален за чисти стаи:Поддържа подовата площ чиста за други процеси

Добър за много дълги пътувания:Може да обхваща цялата дължина на съоръжението без намеса в пода

Недостатъци на надземно монтирана 7-ма ос

Сложен монтаж:Изисква подсилена таванна конструкция - често $20,000-50,000 в конструктивната работа

По-малка товароносимост:Обикновено ограничен до 500-1500 кг (ограничение на структурата на тавана)

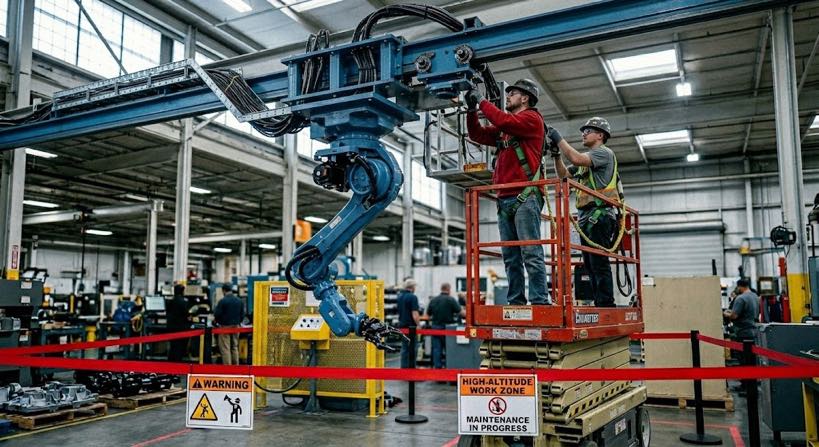

Трудна поддръжка:Всички компоненти изискват стълби, асансьори, или скеле за достъп

По-висок риск за безопасността:Падащи части, падащи инструменти, надземни товари

Ограничена съвместимост с роботи:Само малки до средни роботи (под 1500 кг)

Трудно се разширява:Добавянето на дължина изисква структурни модификации

По-сложно програмиране:За операторите е по-трудно да наблюдават робота по време на режим на обучение

По-висока цена:Оборудване + типична структурна работа $10,000-30,000 повече от писта на пода

Най-добрите приложения за горно монтирана 7-ма ос

• Чисти стаи (медицинско изделие, монтаж на електроника)
• Съоръжения с изключително ограничено пространство
• Леки монтажни операции (под 500 кг полезен товар)
• Приложения, изискващи преминаване през съществуващо оборудване
• Демонстрационни или изложбени линии

Част 4: Нашата основна сила — Системи за 7-ма ос на подови релси

Въз основа на26+ години на опит и1,500+ глобални проекти, ние сме специализирани вмонтиран на пода робот със 7-ма ос системи. Ето защо повечето производители избират нашето решение за подови релси:

1. Доказана надеждност в тежки условия

Нашата серия Dподова 7-ма ос системите са предназначени за заваръчни цехове, леярни, и тежко производство. сIP67 защитаиметални капаци или маншони, вашият7робот по та ос оцелява при пръски, прах, и охлаждаща течност.

2. Висока товароносимост (до 3000 кг)

Нашият D003подова писта 7-ма ос робот дръжки3,000kg полезен товар— достатъчно за големи заваръчни роботи, пистолети за точково заваряване, и комбинирани тежки детайли.

3. Бърз монтаж — 2 към 5 дни

Закрепете към вашия съществуващ бетонен под. Без структурно инженерство. Без укрепване на тавана. Без скъпи консултанти.

4. Лесна поддръжка на нивото на земята

Всички точки за смазване, инспекционни пристанища, и сменяемите компоненти са ввисочина на талията. Вашият вътрешен екип за поддръжка може да обслужи цялото7робот по та ос без специално оборудване.

5. Модулно разширение

Започнете с 10 метра днес. Добавете 5 метра догодина. Нашитеетаж коловоз 7 ос системни употребимодулни секции че болт заедно. Няма нужда от подмяна на цялата система.

6. Съвместим с вашите съществуващи роботи

Нашитеподова 7-ма ос работи сFanuc, ПЛАЧЕ, ABB, Яскава, UR, и всички основни марки. Просто сменете монтажната плоча.

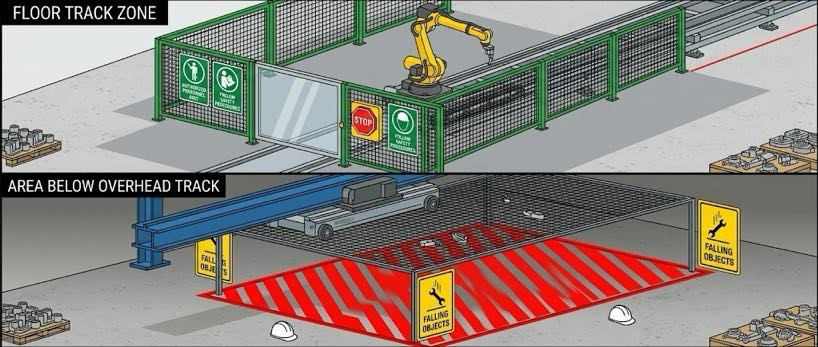

Част 5: Сравнение на безопасността — подова писта срещу. Надземна 7-ма ос

Безопасността е от решаващо значение при избора на тип инсталация на робот със 7-ма ос.

Фактор на безопасност	Подова писта	Режийни
Риск от падащи части	Ниско — робот на нивото на пода	Високо — окачен над персонала
Е-стоп достъп	Лесно - наблизо	Трудно — може да изисква стълба
Изолация на оператора	Проста фехтовка	Комплексна защита на надземната зона
Безопасност при поддръжка	Стоене на пода	Работа на височина
Риск от пръски/пожар	Стандартна защита	По-високо — пръските могат да попаднат върху оборудването отдолу
CE съответствие	Стандартен	Изисква допълнителни предпазни мерки над главата

Препоръка за безопасност

За приложения за заваряване и обработка на тежки материали,подова 7-ма ос системите са значително по-безопасни. Надземните системи създават допълнителни рискове: падащи части, труден авариен достъп, и опасения за натоварване над главата.

Бележки CE/UL:Режийни7робот по та ос системите изискват допълнителни сертификати за безопасност за надземни товари и защита от падащи предмети. Това добавя2-4 седмици и$5,000-15,000 към проекта.

Част 6: Ръководство за вземане на решения — коя инсталация на 7-ма ос да изберете?

Изберете монтиран на пода робот със 7-ма ос, ако отговорите с ДА 3 или повече:

• Трябва ли да обработвате полезни товари над 500 кг?
• Вашето приложение заваряване ли е, тежка работа, или CNC обслужване?
• Разполагате ли със стандартно бетонно подово пространство?
• Искате ли инсталация в под 1 седмица?
• Давате ли приоритет на лесния достъп за поддръжка?
• Бюджетът ви под ли е $70,000?
• Трябва ли да служите 3-5 станции с един робот?

Изберете надземно монтиран робот със 7-ма ос, ако отговорите с ДА 3 или повече:

• Вашето подово пространство е изключително ограничено (нула място за писта)?
• Трябва ли да преминете през съществуващо оборудване или конвейери?
• Вашето приложение е лек монтаж (под 500 кг полезен товар)?
• Дали това е чиста стая или среда за сглобяване на електроника?
• Имате ли съществуваща подсилена таванна конструкция?
• Бюджетът ви свърши ли $80,000 (включително структурна работа)?

Част 7: Нашите спецификации на робота Floor Track 7th Axis

Параметър	D001	D002	D003
Тип монтаж	Етаж	Етаж	Етаж
Товароносимост	До 500 кг	До 1500 кг	До 3000 кг
Диапазон на хода	3м – 10м	5м – 20м	10м – 50m+
Повторяемост	±0,05 мм	±0,05 мм	±0,05 мм
Максимална скорост	2.5 m/s	2.5 m/s	2.0 m/s
защита	IP54 (IP67 опт.)	IP54 (IP67 опт.)	IP54 (IP67 опт.)
Корици	Не е задължително	Не е задължително	Не е задължително
Време за монтаж	2-5 дни	2-5 дни	2-5 дни
Време за изпълнение	3-4 седмици	3-5 седмици	4-6 седмици

Част 8: Често задавани въпроси

Q: Мога ли по-късно да преобразувам монтирана на пода 7-ма ос в надземна?

А: не. Конструкцията на коловозите и системите за монтаж са напълно различни. Изберете въз основа на вашия дългосрочен план.

Q: Кое е по-евтино - под или над глава?

А:Монтирана на пода 7-ма ос е типично$10,000-30,000 по-малко тъй като не се изисква строително инженерство.

Q: Горната 7-ма ос изисква ли специален сертификат за безопасност?

А: да. Режийни7робот по та ос системите изискват допълнителни CE/UL сертификати за надземни товари и защита от падащи предмети. Системите за подов монтаж използват стандартни сертификати.

Q: Мога ли да използвам надземна 7-ма ос за заваряване?

А: Не се препоръчва. Пръски от заваряване могат да попаднат върху оборудването отдолу, създаване на опасност от пожар. Също така, поддръжката е много по-трудна.

Q: Кой тип избират повечето производители?

А: Въз основа на нашите1,500+ проекти, над90% на производителите избиратподова 7-ма ос системи за приложения за заваряване и обработка на материали.

Предоставяме безплатна консултация за вида монтаж

• Прегледайте подовото си пространство и структурата на тавана
• Анализирайте вашия полезен товар и изисквания за приложение
• Осигурете паралелно сравнение на разходите (етаж срещу. режийни)
• Препоръчайте оптималното 7робот по та ос конфигурация
• Предоставете оценка на безопасността и анализ на ROI

Референции & Стандарти за строително инженерство

1. Структурна цялост & Динамика на пистата на кран:
   • Ръководство за проектиране на AISC 7 (Проектиране на индустриални сгради):Рамка за структурна оценка, управляваща динамичното напрежение на усукване и моментите на огъване, наложени върху таванните ферми от надземни линейни портали.
   • ISO 12488-1:2012:Кранове — Допустими отклонения за релси и коловози. Използва се за сравняване на разликите в праволинейността на подравняването между окачени на тавана рамки и закотвени на пода стоманени легла.
2. Професионална EHS & Правила за висок достъп:
   • OSHA 29 CFR 1910.28:Федерален мандат на Съединените щати, определящ протоколи за защита срещу падащи предмети и изисквания за предпазни колани за поддръжка на тежки машини на високо ниво.
   • ANSI/ASSP Z359.1:Американски национален стандарт, управляващ индустриалните кодове за защита от падане по време на обслужване на сервомотор и скоростна кутия на висока височина.
3. Предотвратяване на индустриални пожари & Протоколи за гореща работа:
   • NFPA 51B (2024 издание):Стандарт на Националната асоциация за противопожарна защита за предотвратяване на пожари по време на автоматизирано дъгово заваряване, подробно описващи указанията за опасния периметър за окачени “гореща работа” зони.
   • AWS F4.1:Спецификации за безопасност на Американското дружество по заваряване по отношение на разтопената шлака и намаляването на пръските в автоматизирани производствени клетки.
4. Функционална безопасност & Сертификационни регистри:
   • В ISO 13849-1:2015:Свързани с безопасността части на системи за управление. Валидирана базова линия, осигуряваща аварийно спиране и безопасно изключване на въртящия момент (STO) изравняване на латентността.
   • Европейска директива за машини 2006/42/EC Регистър за съответствие: Регистриран и упълномощен под Сертификат No. M.2026.206.C134866.
5. Рамка за емпирични полеви данни:Статистически съотношения, прогнози за жизнения цикъл, и 90%+ предпочитания за адаптация, получени от 26 години специализиран производствен опит, 40+ независими патенти, и исторически архив на 1,500+ глобални оперативни следи от май 2026.

Идентификация на автора

Аз съм експерт по интегриране на системи за роботизирано заваряване12+ години опит в индустрията, специализиран в7робот по та ос системи. Моята компания има26+ години на професионална експертиза, държи40+ патенти, и приключи успешно1,500+ глобални проекти. Ние държимЕС CE сертификат(Сертификат №: M.2026.206.C134866) за нашите7робот по та ос системи.

Актуализиран: май 2026
