2026 7Leitfaden zur Auswahl von Achsenrobotern: Nutzlast, Schlaganfall, Wiederholbarkeit & Markenkompatibilität

Die Kosten der Wahl des falschen 7.-Achsen-Roboters

“Das Gleis ist eingebaut, aber der Roboter wackelt und der Brenner lässt sich nicht genau positionieren.”

Dies ist die häufigste Beschwerde, die ich von Kunden höre. Das Problem?Falsche Auswahl.

Eine schlecht ausgewählte7Roboter mit der Achse Ursachen:

• Genauigkeitsverlust
• Schlechte Schweißqualität
• Verkürztes Leben (2-3 Jahre vs. 10+ Jahre)
• Explodierende Wartungskosten

Das ist das 2026 7Kurzanleitung zur Roboterauswahl. 5 Minuten. Beherrsche das Wesentliche.

Teil 1: Fünf Schlüsselparameter eines 7.-Achsen-Roboters

1. Nutzlast – Der wichtigste Ausgangspunkt

So berechnen Sie?

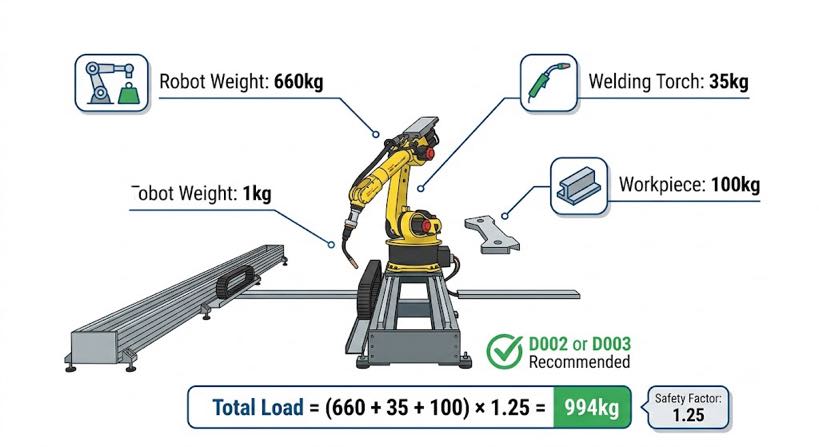

Erforderliche Last = (Robotergewicht + Werkzeuggewicht + Werkstückgewicht) × 1.25 (Sicherheitsfaktor)

Echtes Beispiel:Ein Fanuc ARC Mate 120iC Roboter wiegt 660 kg. Fügen Sie einen 35-kg-Schweißbrenner und ein 100-kg-Werkstück hinzu. Die Gesamtlast beträgt ca994kg. Dieses Szenario erfordert eineD002 oder D003 Roboter mit 7. Achse.

Auswahlrichtlinien:

• Kleine Schweiß- oder Handhabungsarbeiten (150-400kg Gesamtlast) →D001
• Mittleres Schweißen oder CNC-Bearbeitung (400-800kg) →D001 oder D002
• Große Schweißarbeiten oder schwere Handhabung (800-1500kg) →D002 oder D003
• Extraschweres oder Punktschweißen (1500-3000kg+) →D003

Faustregel:Der7Roboter mit der Achse Nennlast sein sollte1.5Xtatsächliche Belastung für deutlich längere Kettenlebensdauer.

2. Strich – Definiert den Arbeitsbereich

So berechnen Sie?

Erforderlicher Hub = Abstand von linker Station zu rechter Station + Länge der Roboterbasis + Sicherheitsmargen (200-300mm an jedem Ende)

Auswahlrichtlinien:

• 3-6 Meter:Einzelstation Großteil oder Doppelstation Kompakt →D001 oder D002
• 6-12 Meter:2-4 Stationen für Schweiß- oder CNC-Linien →D002 oder D003
• 12-25 Meter:4-8 Stationen oder Langteilschweißen →D003
• 25-50+ Meter:Große Montagelinien →D003 modulare Erweiterung

Unser7Roboter mit der Achse verwendetmodularer Aufbau. Sie können es später erweitern, ohne das gesamte System auszutauschen.

3. Wiederholbarkeit – Beeinflusst die Schweißqualität

Unterschiedliche Anwendungen haben unterschiedliche Genauigkeitsanforderungen:

• Dickblechschweißen (5mm+) → Bedürfnisse±0,2–0,5 mm
• Schweißen dünner Bleche (1-5mm) → Bedürfnisse±0,1–0,2 mm
• Präzisionsblech (<1mm) → Bedürfnisse±0,05–0,1 mm
• CNC-Bearbeitung → Bedarf±0,1–0,2 mm
• Palettieren/Handling → Bedarf±0,5–1,0 mm

AlleRoboter der 7. Achse der D-Serie Modelle liefern±0,05 mm Wiederholgenauigkeit. Dies erfüllt alle oben genannten Anwendungen und hält sie aufrecht5+ Jahre bei normalem Gebrauch und Wartung.

4. Geschwindigkeit – wirkt sich auf die Zykluszeit aus

Die Auswahl der Geschwindigkeit erfordert ein Gleichgewicht zwischen Effizienz und Kosten:

• Niedrige Geschwindigkeit (0.5-1.0 MS):Schwere Handhabung oder Präzisionsschweißen
• Mittlere Geschwindigkeit (1.0-1.8 MS):Allgemeine Schweiß- und CNC-Bearbeitung
• Hohe Geschwindigkeit (1.8-2.5 MS):Leichte Handhabung und Palettierung

UnserD001 und D002 7. Achsenroboter Modelle Höchstgeschwindigkeit:2.5 MS| D003 Höchstgeschwindigkeit:2.0 MS(Sicherheit für schwere Lasten)

Warnung:Verdoppeln Sie Ihre7Roboter mit der Achse Geschwindigkeit bedeutet4x Motorleistung Und3x Schienenverschleiß. Zahlen Sie nicht für Geschwindigkeit, die Sie nicht benötigen.

5. Schutzklasse – Definiert die Umweltverträglichkeit

Staub, Spritzer, und Kühlmittel sind die“#1 Mörder”von irgendjemandem7Roboter mit der Achse in Schweißereien, Gießereien, und Schleifereien.

• IP54:Allgemeine Geschäfte, leichter Staub – unsere Standardkonfiguration
• IP65-67:Schweißbetriebe, Gießereien, hoher Staubgehalt – optionales Upgrade
• IP69K:Lebensmittelverarbeitung, Washdown-Umgebungen – benutzerdefiniert

Kritisch:A7Roboter mit der Achse in einer SchweißereiMUSS Verwenden Sie Metallabdeckungen oder Faltenbälge. Zumindest MotorschutzIP54.

Teil 2: So wählen Sie zwischen drei Robotermodellen der 7. Achse

Unsere D-Serie besteht aus drei Modellen, und der Auswahlprozess ist sehr unkompliziert:

D001 (Leichte Beanspruchung): Empfohlene Nutzlast 150–500 kg, Hub 3–10 Meter, Höchstgeschwindigkeit 2.5 MS. Geeignet für kleine 6-Achsen-Roboter, die zur Materialhandhabung oder zum Schweißen in kleinem Maßstab eingesetzt werden. Die Lieferzeit beträgt 3–4 Wochen.

D002 (Kurzer Schlag): Empfohlene Nutzlast 400–1.500 kg, Hub 5–20 Meter, Höchstgeschwindigkeit 2.5 MS. Geeignet für mittelgroße 6-Achsen-Roboter zum Schweißen oder zum CNC-Beladen/Entladen mit mehreren Stationen. Lieferzeit: 3–5 Wochen.

D003 (Robust): Empfohlene Nutzlast 1.000–3.000 kg, Schlagen Sie 10–50 Meter oder mehr, Höchstgeschwindigkeit 2.0 MS. Geeignet für große 6-Achsen-Roboter, die zum Schwerlastschweißen oder Punktschweißen eingesetzt werden. Lieferzeit: 4–6 Wochen.

Kurzanleitung zur Auswahl: Für kleine Roboter, leichte Werkstücke, und kurze Striche, Wählen Sie D001; für mittelgroße Roboter, Mehrplatzanwendungen, und Schweißen, Wählen Sie D002; für schwere Roboter, lange Striche, und Anwendungen mit Auswirkungen, Wählen Sie D003.

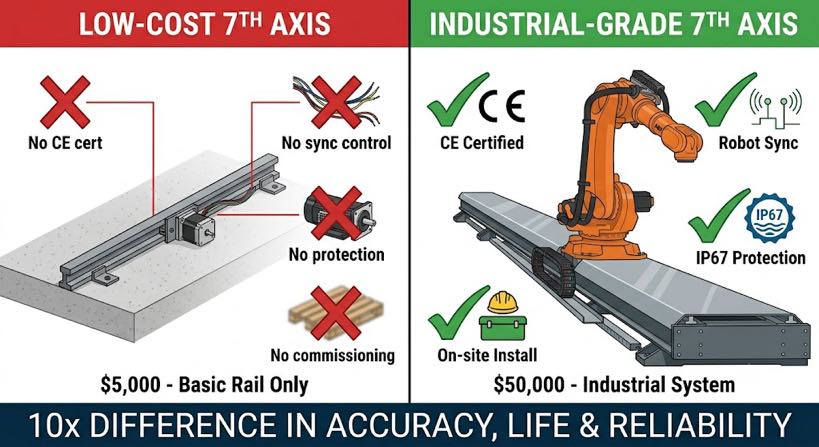

Teil 3: Warum variieren die Preise für Roboter der 7. Achse so stark zwischen den Anbietern??

Viele Kunden fragen:“Warum kosten einige Roboter der 7. Achse nur ein paar tausend Dollar?, während andere hinübergreifen $100,000?”

Die Antwort: Sie sehen nicht dasselbe Produkt.

Ein kostengünstiger 7.-Achsen-Roboter (ein paar tausend Dollar) umfasst typischerweise nur:

• Grundkonstruktion aus Stahl
• Standard-Linearschienen
• Einfacher Motor
• Keine synchronisierte Steuerung
• Kein Schutz auf hohem Niveau
• Keine Inbetriebnahme vor Ort
• Keine CE-Zertifizierung

Wo ist dieser 7.-Achsen-Roboter geeignet??

• Leichte Handhabung
• Bildungs-/Schulungszwecke
• Niederfrequenzbetrieb

Wo ist dieser 7.-Achsen-Roboter NICHT geeignet??

• Schweißen (insbesondere Dauerschweißen)
• Punktschweißen
• Mehrschichtbetriebe
• Automobilindustrie
• Jede industrielle Umgebung, die Zuverlässigkeit und Genauigkeit erfordert

Ein 7-Achsen-Roboter in Industriequalität ($10,000-$100,000+) beinhaltet:

• Hochsteife Stahlkonstruktion
• Präzisions-Zahnstangen-Ritzel-System
• Industrielles Servosystem
• Synchronisierte Kommunikation mit der Robotersteuerung
• Automatisches Schmiersystem
• Abdeckungs-/Schutzsystem
• Sicherheitssystem
• CE/UL-Zertifizierung
• Installations- und Inbetriebnahmedienste

Was wirklich teuer ist, ist NICHT die Stahlschiene des 7.-Achsen-Roboters selbst.

Kostenaufschlüsselung eines industrietauglichen 7.-Achsen-Roboters:

Kostenkomponente	Prozentsatz	Warum
Präzisionsbearbeitung	15-20%	Geradheit und Ebenheit erfordern große CNC-Geräte
Schienen-/Regalsystem	10-15%	Präzisionsgeschliffene Zahnstangen sind der Kern der Genauigkeit
Servosystem	15-25%	Industrieservo mit Echtzeit-Roboterkommunikation
Softwareintegration	10-15%	Koordinierende 7. Achse als externe Achse des Roboters
Installation & Inbetriebnahme	15-20%	Nivellierung vor Ort, Spleißen, Kalibrierung, Probeschneiden
CE/UL-Zertifizierung	5-10%	Obligatorische Sicherheitszertifizierungen für EU-/US-Märkte
Technisches Design	10-20%	Individuelles Layout-Design, Zeichnungen, Simulation

In einfachen Worten:5.000 $7Roboter mit der Achse Ist“eine Schiene, die sich bewegen kann.”50.000 $7Roboter mit der Achse ist ein“System der siebten Achse eines Industrieroboters.”Der Unterschied in der Genauigkeit, Lebensdauer, und Zuverlässigkeit istmehr als 10x.

Unser Rat:Wenn es sich bei Ihrer Bewerbung um eine Ausbildung handelt, Demonstration, oder gelegentliche leichte Handhabung, ein kostengünstiger7Roboter mit der Achse könnte funktionieren. Aber für die Schweißproduktion, Mehrschichtbetrieb, oder jede industrielle Anwendung mit Qualitätsanforderungen,Wählen Sie einen zertifizierten 7.-Achsen-Roboter in Industriequalität. Ansonsten, Das eingesparte Geld wird letztendlich für Ausfallzeiten ausgegeben, nacharbeiten, und Ersatz.

Teil 4: Kompatibilität mit großen Robotermarken

Die Antwort: Alles kompatibel.

Unser7Roboter mit der AchseDas System funktioniert mit allen großen Marken. Ersetzen Sie einfach die Robotermontageplatte/den Adapter.

Marke	Kompatible Serien	Adaptertyp
ABB	IRB 1200, 2600, 4600, 6700 Serie	Standard / Schwer
Fanuc	ARC Mate 50iC bis 190iC; R-2000iC	Standard / Schwer
WEINEN	KR 5 durch KR 210 Serie	Standard / Schwer
Yaskawa Motoman	GP7 bis GP88; AR-Serie	Standard
Universelle Roboter	UR3, UR5, UR10, UR16, UR20	Brauch
Andere Marken	Kawasaki, Nachi, Hyundai, Stäubli	Standard oder benutzerdefiniert

Qualitätshinweis:Adapter sindpräzisionsgefertigtUndProbemontiertmit Robotern vor dir7Roboter mit der Achsegeliefert wird.

Teil 5: Individualisierung – unsere Kernkompetenz

Standard7Roboter mit der Achse Produkte erfüllen nicht alle Bedürfnisse. Hier ist unser26 jahrelange Erfahrung Und40+ Patente Komm herein.

Was wir an Ihrem 7.-Achsen-Roboter anpassen können:

• Hublänge:Jede Länge von 1 m bis 100 m+
• Tragfähigkeit:Bis zu 10.000 kg (Brauch)
• Schutzart:IP54, IP65, IP67, oder IP69K
• Cover-Typ:Metallabdeckungen oder Faltenbälge
• Motormarke:Siemens, Yaskawa, Panasonic, oder kundenspezifisch
• Schmierung:Manuell oder automatisch zentralisiert
• Montagemethode:Ankerbolzen, eingebettete Platten, oder chemische Anker
• Farbe:Jeder RAL-Code
• Besondere Merkmale:Koordination mehrerer Roboter, explosionsgeschützt, Reinraum

Anpassungsprozess:

Schritt 1:Anforderungserfassung (1-2 Tage)

Schritt 2:Designvorschlag (3-5 Tage)

Schritt 3:Zeichnungsgenehmigung

Schritt 4:Herstellung (4-8 Wochen)

Schritt 5:Installation vor Ort & Inbetriebnahme (2-5 Tage)

Teil 6: Auswahl-Checkliste

Kopieren Sie diese Checkliste und bestätigen Sie jeden Punkt:[Download-Link]

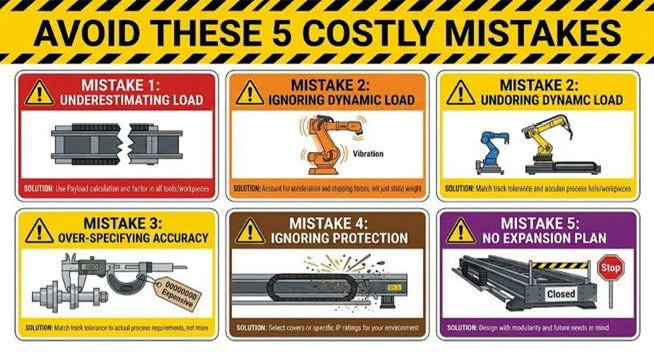

Teil 7: Fünf häufige Fehler bei der Roboterauswahl der 7. Achse

Fehler 1: Belastung unterschätzen

Nur berechnetes Werkstückgewicht, Robotergewicht vergessen.

Folge:7Überlastung des Roboters auf der Achse, Genauigkeitsverlust, kürzeres Leben.

Lösung:VerwendenGesamtlast × 1.25 Sicherheitsfaktor.

Fehler 2: Dynamische Belastung wird ignoriert

Nur berechnetes statisches Gewicht, Beschleunigungs-/Verzögerungseinfluss ignoriert.

Folge:7Vibration der Roboterachse, Schweißpfadabweichung.

Lösung:Verwenden1.5x Sicherheitsfaktor für Hochgeschwindigkeitsanwendungen.

Fehler 3: Überbestimmte Genauigkeit

Anforderung von ±0,01 mm, wenn ±0,1 mm ausreichend ist.

Folge:30-50% Extrakosten ohne Nutzen.

Lösung:±0,05 mm reicht zum Schweißen.

Fehler 4: Schutz ignorieren

Verwendung ungeschützter Schienen in einer Schweißerei.

Folge:Schieber klemmen und es treten Spritzer darin auf3 Monate.

Lösung:SchweißbetriebeMUSS Verwenden Sie dafür keine Metallabdeckungen oder Faltenbälge7Roboter mit der Achse.

Fehler 5: Kein Erweiterungsplan für Ihren 7.-Achsen-Roboter

Der Schlaganfall reicht gerade aus und es gibt keinen Raum für Wachstum.

Folge:Kann bei Zeilenwechsel nicht verlängert werden.

Lösung:Reservieren0.5-1m Marge an jedem Ende.

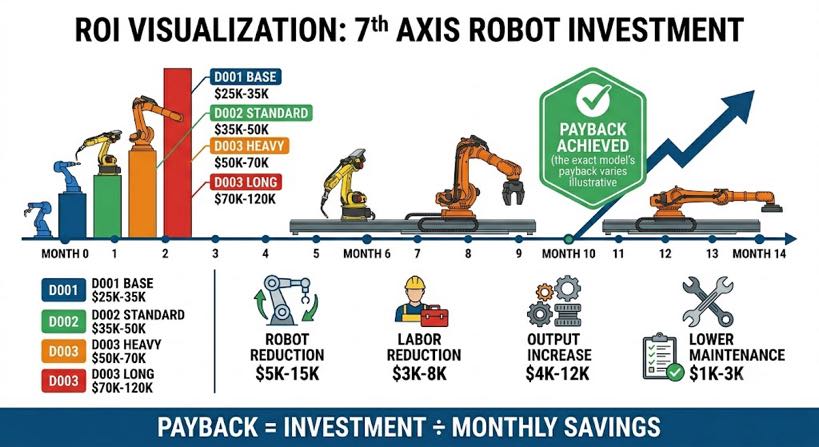

Teil 8: Investition und ROI

Typischer Investitionsbereich für Roboter mit 7. Achse:

Modell	Konfiguration	Investitionsbereich
D001	Base (3m Schlaganfall)	$25,000 – $35,000
D002	Standard (6m Schlaganfall)	$35,000 – $50,000
D003	Schwer (12m Schlaganfall)	$50,000 – $70,000
D003	Lang (20-30m Schlaganfall)	$70,000 – $120,000

Monatliche Einsparungen durch einen 7.-Achsen-Roboter:

Sparquelle	Monatliche Ersparnisse
Roboterreduzierung (1 vs. 2-3 Roboter)	$5,000 – $15,000
Arbeitsreduzierung (1-2 weniger Betreiber)	$3,000 – $8,000
Leistungssteigerung (40% → 85% Verwendung)	$4,000 – $12,000
Geringerer Wartungsaufwand (Single vs. mehrere)	$1,000 – $3,000

Schnelle Schätzung:7Amortisation des Roboters der Achse =Investition ÷ Monatliche Ersparnisse

Typische Amortisationszeit: 6 – 14 Monate

Nächste Schritte

Sie haben die Grundlagen von abgeschlossen7Roboter mit der Achse Auswahl. Wenden Sie dieses Wissen nun auf Ihr Projekt an.

Wir bieten KOSTENLOSE Unterstützung bei der Roboterauswahl für die 7. Achse:

• Lastberechnung
• Layoutzeichnung
• Zyklussimulation
• ROI-Analyse
• Markenkompatibilitätsprüfung

Referenzen & Technische Standards

1. Regulatorisch & Sicherheitsrahmen:
   • IN ISO 12100:2010:Sicherheit von Maschinen – Richtlinien zur Risikobewertung und Risikominderung für mehrachsige lineare Plattformen.
   • IN 60204-1:2018:Sicherheit von Maschinen – Elektrische Ausrüstung von Industriemaschinen (Teil 1: Allgemeine Anforderungen an externe Achsen).
   • EU-CE-Konformitätsregister: Validiert unter Zertifikat-Nr. M.2026.206.C134866.
2. Kinematisch & Berechnungen laden:
   • ANSI/RIA R15.06-2014:Amerikanischer nationaler Standard für Industrieroboter und Robotersysteme – Sicherheitsanforderungen (Dynamischer Lastfaktor & Formulierungen für Sicherheitsmargen).
   • Referenz zum Maschinenbau:Schilling, R. J. (2024).Strukturelle Steifigkeits- und Drehmomentanalyse für Linearaktuatoren der 7. Achse unter Hochbeschleunigungs-Arbeitszyklen.
3. Metrologie & Genauigkeits-Benchmarking:
   • ISO 9283:1998:Manipulation von Industrierobotern – Leistungskriterien und zugehörige Testmethoden. Wird als empirischer Rahmen verwendet, um dies zu gewährleisten ±0,05 mm langfristige Wiederholbarkeit der Ketten der D-Serie.
4. Umweltschutz:
   • IEC 60529:Internationaler Standard für Eindringschutz (IP54/IP67/IP69K-Abdichtungsprotokolle für Servomodule).
   • AWS D16.1M:2021:Standard der American Welding Society zum Schutz von Linearführungsmechanismen vor thermischer Schlacke und Partikelverunreinigung.
5. Empirische Systemdaten:Statistische Validierung abgeleitet von 26 Jahre aktiver Ingenieursarbeit, 40+ proprietäre Patente, und der Einsatz von über 1,500 schlüsselfertige Roboter-Integrationszellen, die ab Mai weltweit im Einsatz sind 2026.

Identifizierung des Autors

Ich bin Experte für die Integration von Roboterschweißsystemen12+ Jahre Branchenerfahrung mit Spezialisierung auf7Roboter mit der Achse Systeme. Meine Firma hat26+ Jahre von Fachkompetenz, hält40+ Patente im Zusammenhang mit7Roboter mit der Achse Technologie, und wurde erfolgreich abgeschlossen1,500+ globale Projekte. Wir haltenEU-CE-Zertifizierung(Zertifikat Nr.: M.2026.206.C134866) für unsere7Roboter mit der Achse Systeme.

Aktualisiert: Mai 2026
