¿Qué es una celda de soldadura robótica sin aprendizaje?

Una no enseñanza Célula de soldadura robótica Es un sistema de automatización de soldadura inteligente que elimina la necesidad de la programación manual tradicional del colgante.. Integrando la detección de visión 3D, reconocimiento inteligente de soldadura, y tecnologías de planificación automática de rutas, El sistema puede generar automáticamente programas de soldadura y ejecutar tareas de soldadura sin perder mucho tiempo. “punto por punto” Proceso de enseñanza típicamente requerido para robots industriales..

La soldadura robótica tradicional requiere que los operadores guíen manualmente el robot a través de cada ruta de soldadura., un proceso que puede llevar horas o incluso días para piezas de trabajo complejas. La tecnología sin enseñanza cambia fundamentalmente este paradigma. el robot “ve” la pieza de trabajo, identifica automáticamente las costuras de soldadura, planifica la trayectoria de soldadura óptima, y ejecuta la soldadura, todo sin programación manual.

Las células de trabajo robóticas sin enseñanza funcionan en condiciones industriales exigentes, incluido el ajuste variable de las piezas de trabajo., posicionamiento de piezas inconsistente, salpicaduras de soldadura, y distorsión térmica. Por lo tanto, Están diseñados con cámaras 3D de alta precisión., algoritmos de visión avanzados, plataformas robóticas rígidas, y sistemas de control inteligentes para garantizar un rendimiento estable y una calidad de soldadura confiable.

Estas celdas de trabajo se utilizan ampliamente en diversas aplicaciones, incluida la fabricación de estructuras de acero., maquinaria de construcción, componentes ferroviarios, construcción naval, y manufactura en general, particularmente en sectores de alta mezcla., entornos de producción de bajo volumen donde la programación robótica tradicional no sería práctica.

Especificaciones del sistema (FSSOLD 3800E)

Basado en el sistema de control de soldadura inteligente Bochuc FSWELD 3800E, La celda de trabajo robótica sin enseñanza cumple con los siguientes límites técnicos:

Parámetro	Especificación
Ancho de la pieza	≤ 3000 mm
altura de la costilla	40milímetros ~ 1000m m
Grosor de las costillas	6milímetros ~ 30 mm (uniforme por plato)
longitud de la costilla	≥ 30 mm
Desviación perpendicular (nervadura a placa base)	≤ 5°
Espaciado de costillas (a lo largo de la dirección de escaneo)	≥ 200 mm
Relación profundidad-ancho	≤ 1.5 (para evitar obstáculos)
Inclinación del borde superior de la placa vertical	≤ 45°
Ángulo entre dos placas que se cruzan	≥ 30°
Diferencia de altura de colocación de la pieza de trabajo	≤ 10°
Doblado de placas de alma	≤ 30 mm
Doblado de placas verticales	≤ 20 mm
Tamaño del orificio de soldadura	25milímetros ~ 50 mm
Tolerancia de montaje	≤ 30 mm
Desviación del ángulo de montaje	≤ 8°
Tolerancia de variación de longitud de soldadura	≤ 30 mm
Tolerancia a la brecha (soldadura de filete Z≥8mm)	≤ 3 mm
Consistencia de las dimensiones de la ranura	±1mm
Desviación del ángulo de ranura	0° ~ -5°

Estructura de una celda de trabajo robótica sin enseñanza

Una típica célula de trabajo robótica sin enseñanza consta de varios componentes clave:

• Robot industrial con soplete (apoyando a KUKA, FANUC, YAKAWA, Qjar, ESFUERZO, etc.)
• 3sistema de visión D (Cámara estéreo con láser de línea BCW181P)
• Buscador de costura láser (Buscador de cables BCW600P-E)
• Sistema de control sin enseñanza (PC industrial FSWELD 3800E)
• Sistema de posicionamiento de piezas (placa giratoria, cabezal-contrapunto, posicionador, carril, portal)
• Cerramiento de seguridad y extracción de humos.
• Interfaz del operador con visualización gemela digital (Colgante de aprendizaje de soldadura WKB SW)

Entre estos componentes, el3Sistema de visión D y software de control inteligente.desempeñar el papel más crítico, permitiendo al robot percibir, entender, y adaptarse a la pieza de trabajo real sin intervención humana.

3Sistema de visión D (Modelado inverso)

El sistema de visión 3D es el “ojo” de la célula de trabajo robótica sin enseñanza. El sistema FSWELD 3800E está equipado con elCámara estéreo con láser de línea BCW181P, secundariomodelado inverso— la capacidad de escanear piezas de trabajo y generar modelos 3D sin entrada CAD.

Requisitos de instalación de la cámara:

• Altura de montaje: 1.7m desde la superficie inferior de la lente hasta el plano de procesamiento
• Orientación de montaje: Debe estar paralelo al suelo.

Dos modos de operación:

• Modelado inverso (3800 serie): Escanee piezas de trabajo directamente sin modelos CAD
• Basado en modelos (2800/3800 serie): Importe modelos STEP/IGES/DXF para la generación automática de rutas

Un sistema de visión 3D de alta calidad debe proporcionar:

• Velocidad de escaneo rápida (típicamente 30-60 segundos por pieza de trabajo)
• Alta resolución para una detección precisa de las costuras (error <0.16milímetros)
• Robustez frente a la luz ambiental y salpicaduras de soldadura
• Capacidad para detectar múltiples tipos de articulaciones. (culata, filete, regazo, esquina, placa de tubo)
• Compensación automática por variaciones de ajuste de piezas. (dentro de ±30 mm)

Sistema de control sin enseñanza

El sistema de control sin enseñanza es el “cerebro” que procesa datos visuales y genera programas de movimiento del robot automáticamente. El sistema FSWELD 3800E utiliza elPC industrial HypTronic3_HPC3870E-WconPlacas adaptadoras HPL2720E/BCL4500B.

El operador simplemente carga un modelo CAD 3D (PASO, IGES, o formato DXF) o utiliza modelado inverso para escanear la pieza de trabajo, Identifica las uniones de soldadura que se deben completar., y selecciona parámetros básicos como el tipo de unión y la técnica de soldadura.

El sistema de control realiza entonces las siguientes funciones automáticamente:

Función	Descripción
3análisis del modelo D / modelado inverso	Extrae geometría de CAD o genera a partir de escaneo
Planificación automática de rutas	Genera una trayectoria óptima del robot evitando colisiones
Coincidencia de parámetros de soldadura	Selecciona el voltaje apropiado, actual, velocidad, y parámetros de tejido
Simulación de gemelos digitales	Visualiza todo el proceso de soldadura antes de su ejecución.
Adaptación en tiempo real	Ajusta la posición de la antorcha según la detección de costura real
Seguimiento inteligente del arco	Corrección de desviación en tiempo real durante la soldadura. (±8° de desviación del ángulo)

Un sistema de control sin enseñanza de alta calidad debe proporcionar:

• Soporte para formatos CAD comunes (PASO, IGES, DXF)
• Extracción con un solo clic de Tekla
• Reconocimiento automático de tipos de juntas soldadas.
• Interfaz de usuario intuitiva que requiere una formación mínima
• Visualización de gemelos digitales para verificación de programas.
• Adaptabilidad a diversos procesos de soldadura. (GMAW, GTAW, YO pulsado)

Sistema de detección de costuras láser (Buscador)

Además de visión 3D para localización de piezas, el sistema FSWELD 3800E incorpora elBuscador de cables BCW600P-Ededicado a la detección precisa de costuras. Este sistema escanea la junta de soldadura real., compara los datos medidos con el modelo CAD, y realiza microajustes en la ruta de soldadura en tiempo real.

Mejoras del BCW600P-E respecto al BCW600P estándar:

• Optimizado para tuberías galvanizadas., piezas de aluminio, piezas de trabajo rectificadas, y juntas superpuestas de placa delgada
• Resuelve eficazmente los fallos de posicionamiento de precisión causados ​​por la pérdida de nube de puntos
• Soporte adicional para materiales reflectantes de aluminio y acero inoxidable.
• Soporta áreas de soldadura rectificadas. (área de suelo ≤20 mm en placas verticales y base)

Requisito de cable: Cable Ethernet estándar + cable híbrido de alta flexibilidad, longitud total ≤50m.

Un sistema de detección de costuras por láser de alta calidad debe proporcionar:

• Medición sin contacto para alta velocidad (tan poco como 15 segundos para articulaciones típicas)
• Precisión submilimétrica para aplicaciones críticas
• Comentarios en tiempo real al controlador del robot
• Funcionamiento robusto en entornos de soldadura
• Compensación automática por variaciones de ajuste de piezas.

Configuraciones de celda de trabajo

Las células de trabajo robóticas sin enseñanza se pueden configurar en varios diseños para adaptarse a diferentes aplicaciones.:

Configuración	Descripción	Mejor para
Robot de suelo con plataforma giratoria	Robot sobre pedestal fijo, La pieza de trabajo gira en un posicionador de un solo eje.	Piezas de tamaño mediano que requieren múltiples posiciones de soldadura

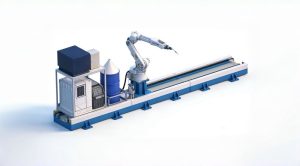

Robot sobre carril del séptimo eje.	El robot se desplaza a lo largo de un carril lineal para acceder a múltiples estaciones o piezas de trabajo largas	Piezas grandes o celdas multiestación

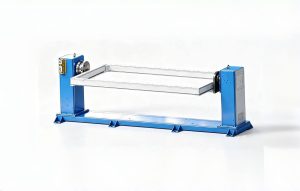

Posicionador cabezal-contrapunto	Piezas largas sujetas y rotadas entre el cabezal y el contrapunto	vigas, columnas, ejes, y miembros estructurales
Configuración de pórtico elevado (8/9 eje)	Robot invertido sobre pórtico para grandes, piezas pesadas	vigas de puente, paneles de barco, grandes estructuras
Celda de trabajo de doble estación	Dos posiciones de la pieza de trabajo que permiten cargar/descargar mientras el robot suelda	Alta productividad, tiempo de inactividad reducido

Configuraciones de robot compatibles: 6-eje, 7-eje (suelo/riel superior), 8-eje (tipo YX), 9-eje (Tipo YXZ/YZX)

Sobre de trabajo(con robot de alcance de 2 m):

• Base fija: Ancho máximo 1200 mm, longitud máxima 2000 mm
• Carril + montaje en piso: Ancho máximo 1200 mm, longitud limitada por carril
• Carril + montaje superior: Ancho máximo 2200 mm, longitud limitada por carril

Industrias admitidas y tipos de piezas de trabajo

Las células de trabajo robóticas sin enseñanza se utilizan ampliamente en diversas industrias. A continuación se muestran aplicaciones verificadas.:

1. Construcción de estructuras de acero

Tipo	Características
Bridas de vigas en H, costillas lineales	Placa base con dos pestañas laterales, ancho variable, Se permiten múltiples costillas.
Placas verticales curvadas irregulares	Soporta placas curvas circulares y irregulares.
costillas irregulares	Más alto o más bajo que la brida, soporta paralelo, convexo, cóncavo
Costillas inclinadas	Tamaño ≥100×100mm, ángulo 60°~120°, espesor <15milímetros
Tapas finales	Refuerzo triangular, longitud lateral ≥40 mm, espesor ≥6 mm
Placas de soporte	Espesor ≥10 mm, área ≥50×50mm

2. Puente y construcción naval

Tipo	Características
barras en T	Placa vertical con borde superior inclinado o dentado, agujeros de soldadura ≥25 mm
Subconjuntos	Soporta paralelo, placas verticales curvadas hacia arriba/hacia abajo
Unidades de placa	Agujeros poligonales o elípticos., altura de la costilla ≥40 mm

3. Tanques de transformador

Tipo	Características
Costillas de plato	Espesor ≥6 mm, altura ≥40 mm, la pendiente requiere un margen de altura de 20 mm
Bridas de sellado	Espesor ≥10 mm, longitud/ancho ≥50 mm, rectangular (sin círculos), radio de chaflán ≥5 mm
costillas pequeñas	Refuerzo triangular, longitud lateral ≥40 mm, espesor ≥6 mm

4. Estructuras de pie de torre

• Modo de pie de torre dedicado (heredado de 2800T)
• Generación automática de dibujos., 2Conversión D a 3D

No compatible

• Piezas de trabajo reflectantes (acero inoxidable/aluminio requieren evaluación)
• Placas laterales
• Bridas circulares
• Aleaciones de aluminio (sin seguimiento de arco, problemas de reflexión)
• Acero inoxidable no probado completamente por el sistema FSWELD

Procesos de soldadura soportados

Parámetro	Especificación
Materiales	Acero carbono, acero de baja aleación, acero inoxidable (no espejo)
Método de soldadura	Soldadura por arco metálico con gas (GMAW)
Posiciones de soldadura	Pensilvania, PB, ordenador personal, FP, PG
Gas protector	80%Ar+20%CO₂, 100%CO₂, 95%Ar+5%O₂
Diámetro del alambre	Sólido φ1.0/1.2/1.6mm, con núcleo fundente φ1.2mm

Soporte de paquete de software de proceso:

• Empezar/reiniciar desde cero
• soldadura de tejido (seno, triángulo, forma de L, seno inclinado, péndulo)
• soldadura intermitente (saltar la soldadura, soldadura de retroceso)
• soldadura de esquinas
• Soldadura continua
• Soldadura de orificios de soldadura
• Seguimiento de arco (Sinusoidal/forma de L/tejido triangular)
• Soldadura multicapa multipasada
• Adaptación de ranura de columna de caja

Proceso de fabricación

Las células de trabajo robóticas sin enseñanza se producen mediante varios procesos de fabricación clave:

Diseño e Ingeniería: Diseño de celda personalizado según el tamaño de la pieza de trabajo, material, y requisitos de producción.

Fabricación y montaje: Estructuras de acero de alta resistencia para posicionadores, rieles, y recintos de seguridad.

Integración del sistema: integración del robot, sistema de visión, controlador, y posicionadores.

Configuración de software: Calibración del sistema de visión., configuración de parámetros de soldadura, y configuración de la interfaz de usuario.

Pruebas y calibración: Pruebas completas del sistema, incluida la calibración de la visión., verificación de ruta, y validación de la calidad de la soldadura.

Capacitación del operador: Capacitación sobre el funcionamiento del sistema., solución de problemas básicos, y procedimientos de mantenimiento.

Beneficios clave

Beneficio	Descripción
Elimina la programación del colgante de enseñanza	No se requieren habilidades de programación; Los operadores pueden capacitarse en horas.
Reduce el tiempo de programación al 70-90%	De horas/días a minutos
No se requieren accesorios personalizados	Las piezas de trabajo pueden soldarse por puntos y colocarse en abrazaderas simples. (tolerancia de montaje ±30 mm)
Maneja la variación de piezas	Compensa automáticamente las diferencias de ajuste y posicionamiento (desviación del ángulo ≤8°)
Ideal para producción de alta mezcla	Cambiar entre diferentes piezas sin reprogramar
Verificación de gemelos digitales	Simular toda la soldadura antes de la ejecución.
Menor necesidad de mano de obra calificada	Reduce la dependencia de soldadores y programadores expertos
Capacidad de modelado inverso (3800 serie)	Genere rutas de soldadura sin modelos CAD
Seguimiento inteligente del arco	Corrección de desviación en tiempo real durante la soldadura.
