Posicionador Servo Rotativo | Plataforma giratória do robô de soldagem de alta precisão H002

Visão geral da estrutura do produto

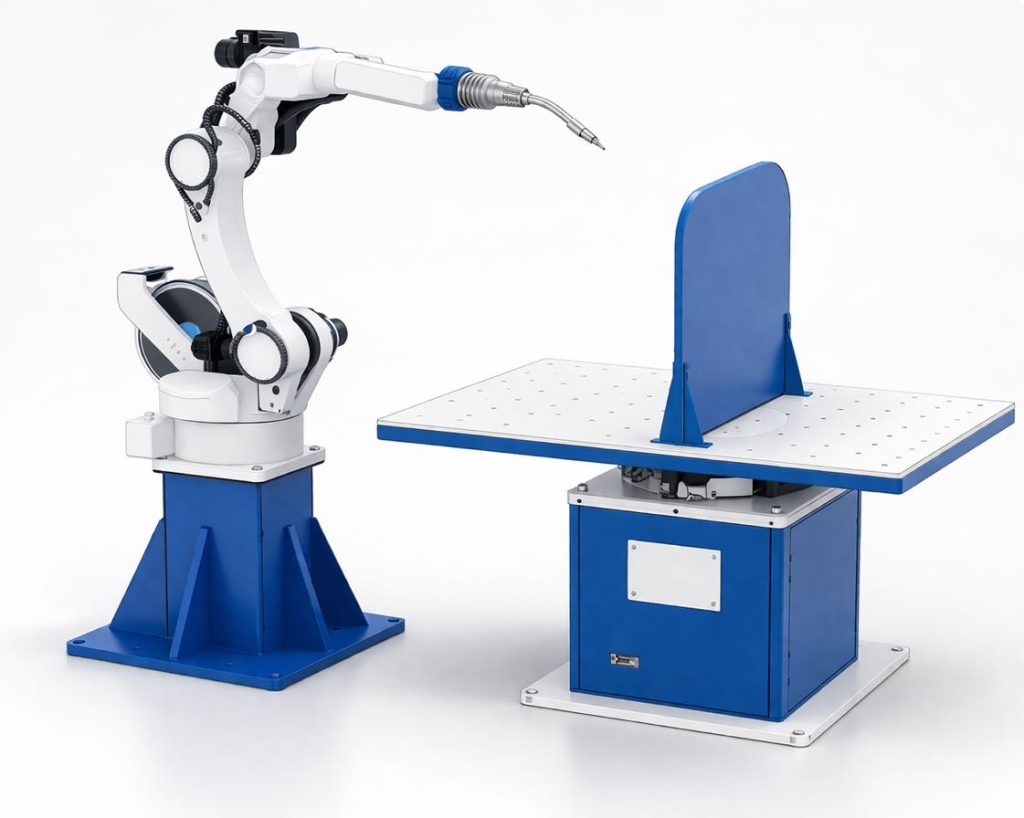

O Posicionador Servo Rotativo H002 apresenta uma base de alta rigidez combinada com um mecanismo rotativo de precisão. A estrutura principal consiste nos seguintes componentes principais:

Sistema de acionamento servo-rotativo de alta precisão: Servo motor de alto desempenho emparelhado com redutor RV de precisão ou sistema de engrenagens de alta precisão, proporcionando precisão de posicionamento de ±0,05mm@R350 e resposta rápida de até 60°/s;

Sistema de rolamento de precisão para serviços pesados: Rolamentos de rolos cruzados de grande diâmetro ou rolamentos de esferas de contato de quatro pontos, garantindo alta rigidez e rotação sem folga sob cargas pesadas;

Mesa de trabalho retangular grande: Tampo de mesa soldado em aço de alta resistência, que pode ser usinado com ranhuras em T ou furos de montagem personalizados para acomodar soldagens longas e médias a grandes;

Estrutura Base de Alta Rigidez: Base soldada tipo caixa robusta com nervuras de reforço internas, proporcionando excelente resistência à torção e vibração;

Interface do eixo externo do robô: Interface servo padrão e sistema de feedback, permitindo sincronização perfeita como um eixo externo com controladores de robôs de soldagem convencionais.

Especificações principais

Modelo	H002
Carga útil	500~2.000kg
Precisão de posicionamento de rotação	±0,05 mm @ R350
Velocidade máxima de rotação	60°/s
Diâmetro padrão da mesa de trabalho	600milímetros / 900milímetros / 1200milímetros / 1500milímetros / 2000milímetros (Opcional)

Principais benefícios

Rotação de alta precisão

A precisão de posicionamento de até ±0,05mm @ R350 garante excelente qualidade de solda para costuras complexas.

Resposta rápida

A velocidade máxima de rotação de 60°/s permite posicionamento rápido e tempos de ciclo mais curtos.

Ampla faixa de carga útil

Suporta 500–2.000 kg, adequado para várias soldagens de médio a grande porte.

Vários tamanhos de mesa

Disponível em diâmetros de 600 mm a 2.000 mm para combinar com diferentes dimensões da peça de trabalho.

Integração perfeita do robô

Funciona como um eixo externo com movimento sincronizado e programação unificada para as principais marcas de robôs.

Design estável e durável

Base de alta rigidez e rolamentos de precisão garantem operação livre de vibrações sob carga pesada e alta velocidade.

Empresa Itprodução

Estações de trabalho robóticas personalizadas & Fabricante de sistemas a laser

Soluções de automação robótica industrial

Fornecemos soluções de automação robótica de alto desempenho para a fabricação moderna.

Especializada em estações de trabalho robóticas e sistemas laser, fornecemos soluções personalizadas para soldagem, corte, processamento a laser, e aplicações de manuseio de materiais.

Com 26+ anos de experiência, 40+ tecnologias patenteadas, e 2,000+ projetos de sucesso em todo o mundo, capacitamos os fabricantes para aumentar a produtividade, garantir qualidade consistente, e maximizar o ROI.

Apoiado por uma equipe de engenharia experiente e uma base de produção com certificação ISO, estamos empenhados em ajudar nossos clientes a permanecerem competitivos em um mercado global em rápida evolução.

Por que escolher H002?

O H002 fornece precisão, rápido, e suporte de rotação estável para seus robôs de soldagem, ajudando você:

Melhorar significativamente a consistência da qualidade da solda

Reduza o tempo de ciclo e aumente a eficiência da soldagem

Minimize o ajuste manual da peça de trabalho

Alcance níveis mais elevados de automação de soldagem

Pagamento

• T/T (Transferência bancária): 30%–50% pagamento adiantado, com o saldo pago antes do envio
• L/C à vista (Carta de Crédito à Vista)
• Outros métodos de pagamento são negociáveis.

Pacote

Polybag + caixa de papelão + caixa de madeira/palete, de acordo com o pedido do cliente

Envio

De avião,por expresso,como os clientes solicitam.

Perguntas frequentes

1º trimestre: Para quais aplicações o posicionador servo-rotativo H002 é adequado??
A1: O H002 é usado principalmente para posicionamento de peças em células de soldagem robótica. É adequado para peças automotivas, componentes de máquinas de construção, estruturas de aço, vasos de pressão, e aplicações de soldagem de tubos que exigem posicionamento multiângulo.

2º trimestre: Qual é a capacidade de carga útil do H002?
A2: O H002 suporta uma faixa de carga útil de 500–2.000 kg, tornando-o adequado para soldagens de médio a grande porte.

3º trimestre: A velocidade de rotação de 60°/s é adequada para produção?
A3: Sim. Uma velocidade de rotação de 60°/s permite o reposicionamento rápido das peças de trabalho, reduzindo o tempo de ciclo e melhorando a eficiência geral da soldagem.

4º trimestre: Como escolher o tamanho da mesa de trabalho?
A4: Os tamanhos padrão variam de 600 mm a 2.000 mm. A seleção depende das dimensões da peça de trabalho, tamanho do aparelho, e requisitos de soldagem. Opções personalizadas também estão disponíveis.

Q5: Você oferece personalização e suporte técnico?
A5: Sim. Fornecemos soluções personalizadas, 3Projeto de layout D, suporte técnico, e serviços no local com base nos requisitos do projeto.
