Posicionador Servo Rotativo | Plataforma giratória servo padrão H004

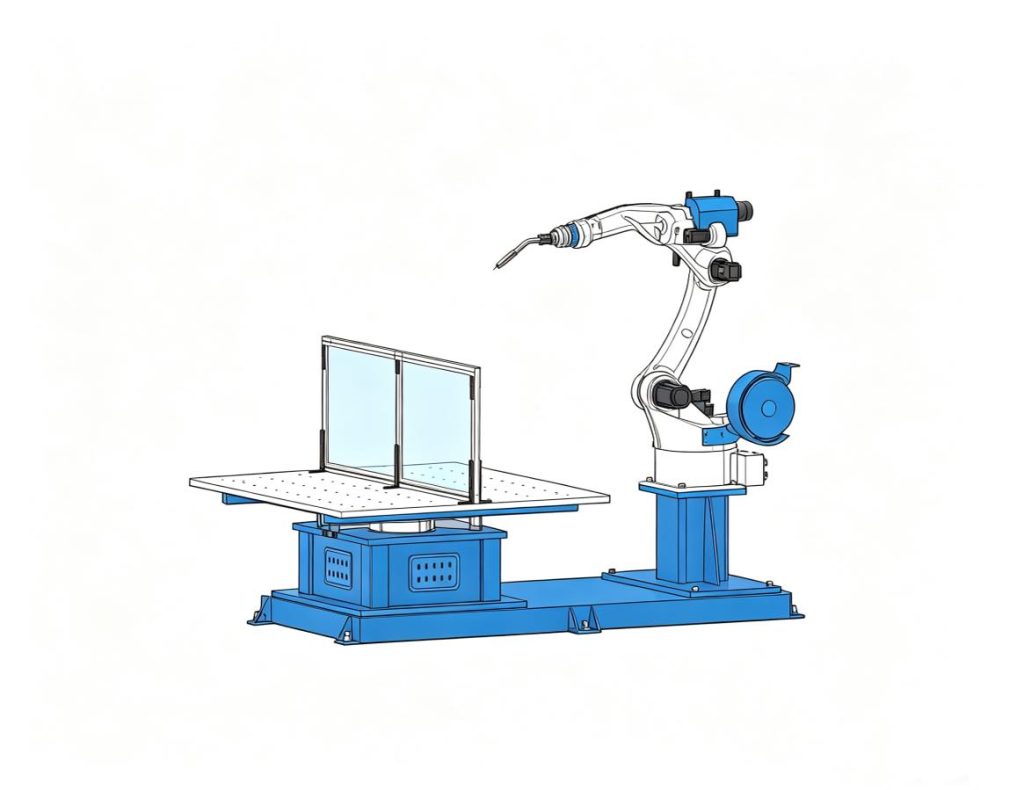

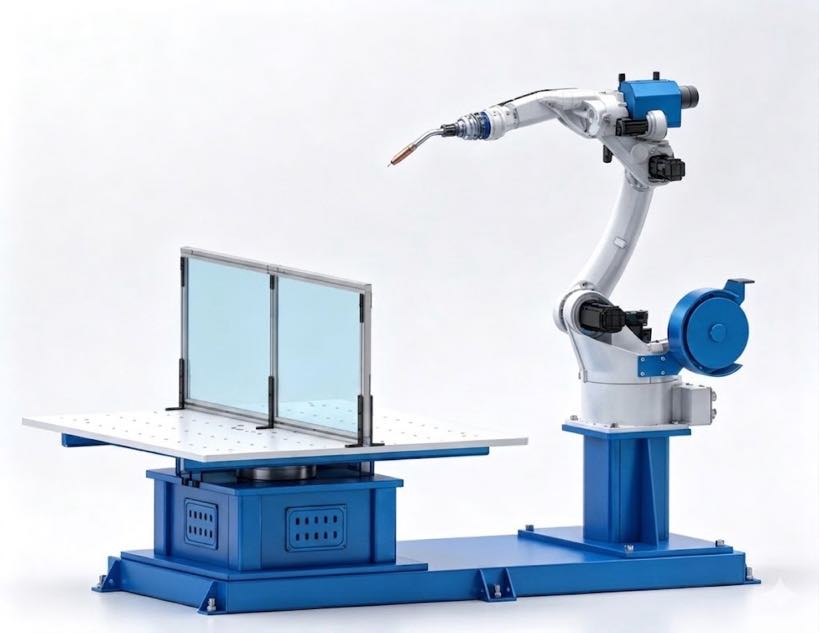

Visão geral da estrutura do produto

O H004 possui uma base de alta rigidez combinada com um mecanismo rotativo de precisão. A estrutura principal inclui:

Sistema de acionamento servo-rotativo de alta precisão: Servo motor de alto desempenho com redutor de precisão, proporcionando precisão de posicionamento de ±0,05mm@R350 e resposta rápida de até 60°/s;

Sistema de rolamento de precisão para serviços pesados: Rolamentos de rolos cruzados de grande diâmetro garantindo alta rigidez e rotação sem folga sob carga;

Grande superfície de mesa de trabalho: Mesa soldada em aço de alta resistência, diâmetro padrão 1500mm, com diâmetro máximo de rotação de até 2.000 mm;

Estrutura Base de Alta Rigidez: Base soldada tipo caixa robusta com nervuras de reforço internas para excelente resistência à torção e vibração;

Interface do eixo externo do robô: Interface servo padrão que suporta sincronização perfeita com controladores de robôs de soldagem convencionais.

Especificações principais

Modelo	H004
Carga útil	500~1500kg
Precisão de posicionamento do eixo de rotação	±0,05 mm @ R350
Velocidade máxima de rotação	60°/s
Diâmetro máximo de rotação	2000 milímetros
Diâmetro padrão da mesa de trabalho	1500 milímetros
Aplicativo	Soldagem de veículos elétricos & Posicionamento da montagem

Principais benefícios

Controle de rotação de alta precisão:

A precisão de posicionamento de até ±0,05 mm @ R350 garante uma qualidade de solda estável para costuras complexas.

Resposta rápida:

A velocidade máxima de rotação de 60°/s reduz significativamente o tempo do ciclo de soldagem.

Faixa de carga útil balanceada:

Suporta 500–1500kg, perfeitamente adequado para produção de soldagem de médio porte.

Opções flexíveis de mesa de trabalho:

Mesa padrão de 1500mm com diâmetro máximo de até 2000mm.

Integração perfeita do robô:

Funciona como um eixo externo com movimento sincronizado e programação unificada.

Design estável e durável:

Base de alta rigidez e rolamentos de precisão garantem uma operação confiável a longo prazo.

Empresa Itprodução

Estações de trabalho robóticas personalizadas & Fabricante de sistemas a laser

Soluções de automação robótica industrial

Fornecemos soluções de automação robótica de alto desempenho para a fabricação moderna.

Especializada em estações de trabalho robóticas e sistemas laser, fornecemos soluções personalizadas para soldagem, corte, processamento a laser, e aplicações de manuseio de materiais.

Com 26+ anos de experiência, 40+ tecnologias patenteadas, e 2,000+ projetos de sucesso em todo o mundo, capacitamos os fabricantes para aumentar a produtividade, garantir qualidade consistente, e maximizar o ROI.

Apoiado por uma equipe de engenharia experiente e uma base de produção com certificação ISO, estamos empenhados em ajudar nossos clientes a permanecerem competitivos em um mercado global em rápida evolução.

Por que escolher H004?

O H004 fornece precisão, rápido, e suporte de rotação estável para seus robôs de soldagem, ajudando você:

Melhorar significativamente a consistência da qualidade da solda

Reduza o tempo de ciclo e aumente a eficiência da soldagem

Minimize o ajuste manual da peça de trabalho

Alcance níveis mais altos de integração de automação de soldagem

Pagamento

• T/T (Transferência bancária): 30%–50% pagamento adiantado, com o saldo pago antes do envio
• L/C à vista (Carta de Crédito à Vista)
• Outros métodos de pagamento são negociáveis.

Pacote

Polybag + caixa de papelão + caixa de madeira/palete, de acordo com o pedido do cliente

Envio

De avião,por expresso,como os clientes solicitam.

Perguntas frequentes

1º trimestre: Para quais aplicações o Posicionador Servo Rotativo Padrão H004 é adequado para?

A1: O H004 é usado principalmente para ajuste de postura da peça em células de soldagem robótica. É especialmente adequado para soldagem de veículos elétricos, posicionamento de peças automotivas, componentes estruturais de máquinas de construção médias, e estrutura de aço, soldagem e montagem multi-ângulo.

2º trimestre: A velocidade máxima de rotação de 60°/s é adequada para a produção real??

A2: Sim. A velocidade de rotação de 60°/s permite o reposicionamento rápido da peça, reduzindo efetivamente o tempo do ciclo e melhorando a eficiência geral da soldagem.

3º trimestre: Como escolher o tamanho da mesa de trabalho?

A3: O diâmetro padrão da mesa de trabalho é 1500 mm com diâmetro máximo de rotação de até 2000 milímetros. A seleção ou personalização é suportada de acordo com o tamanho da peça e os requisitos do processo.

4º trimestre: O H004 suporta sincronização com robôs de soldagem convencionais??

A4: Sim. Ele pode funcionar como um eixo externo do robô e obter movimento sincronizado e programação unificada com os principais controladores de robô, como Fanuc, ABB, Yaskawa, CHORAR, e Estun.

Q5: Você fornece soluções personalizadas e suporte técnico?

A5: Sim. Oferecemos serviços completos, desde o design da solução e layout 3D até a instalação e comissionamento, juntamente com suporte técnico de longo prazo e serviço pós-venda.
