Pengatur Posisi Servo Tiga Sumbu Modular | B009 Pemosisian Putar Tiga Sumbu Modular

Ikhtisar Struktur Produk

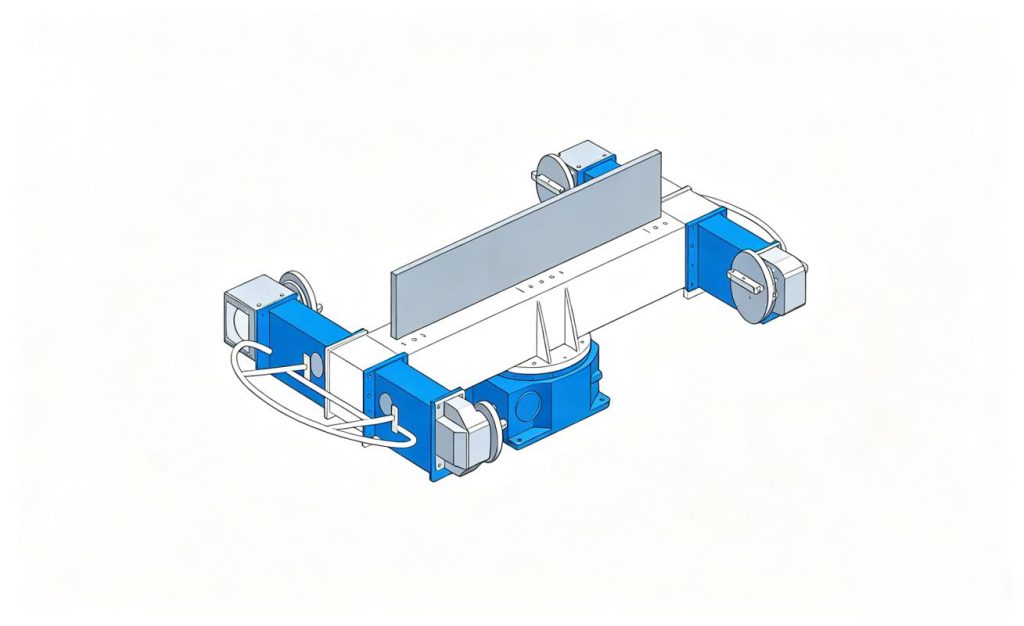

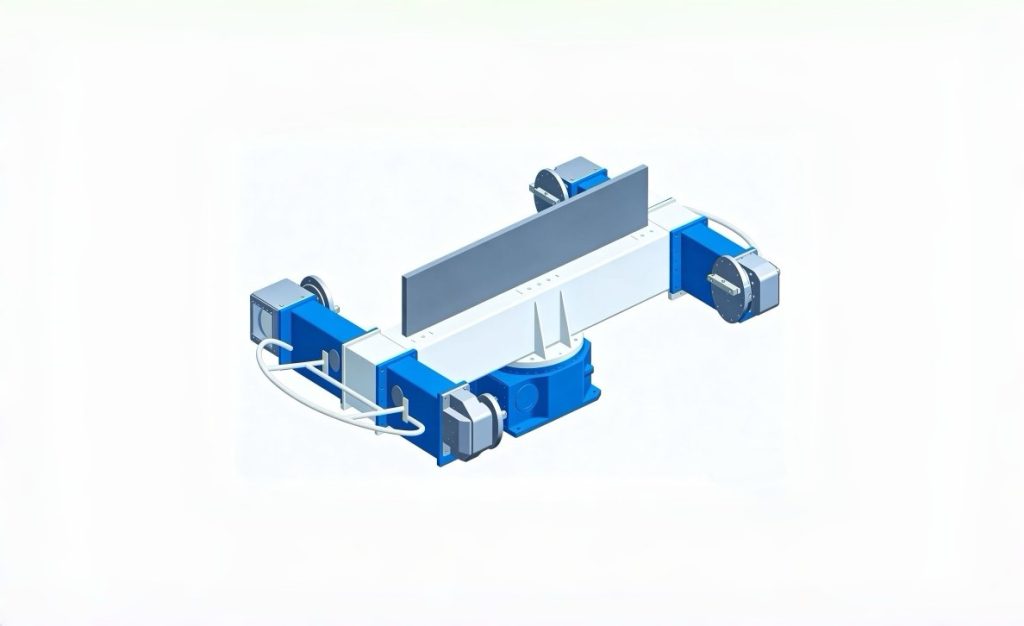

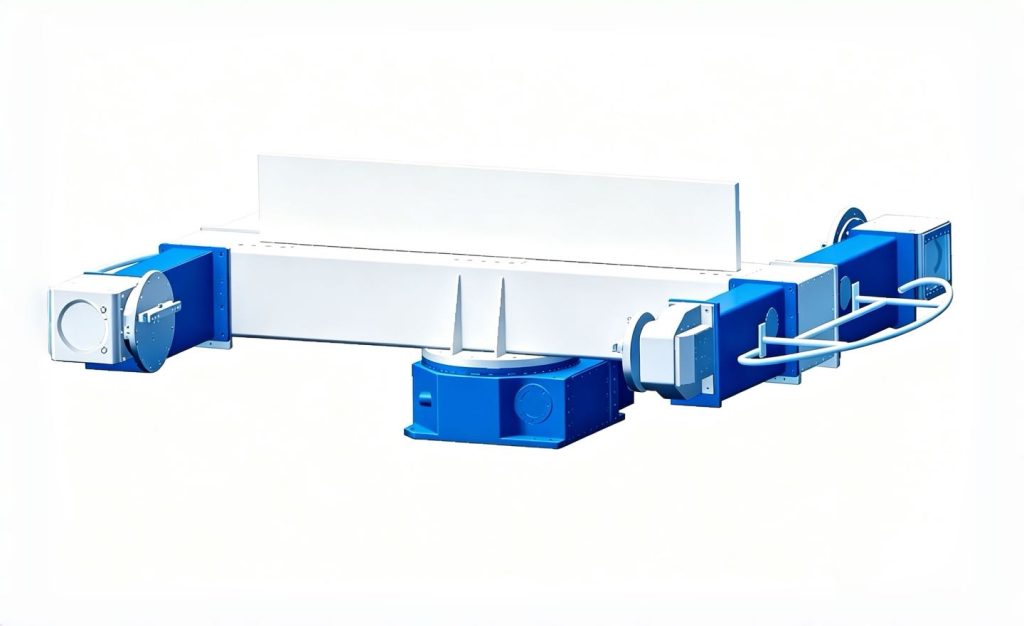

The B009 adopts a modular three-axis structure. Komponen utamanya antara lain:

Sistem Penggerak Servo Tiga Sumbu Presisi Tinggi: Akurasi posisi sumbu rotasi hingga ±0,03mm@R500, sumbu perkakas ±0,05mm@R350;

Modular Rotation Mechanism: Diameter rotasi maksimum 4000mm, supporting stable rotation under 500–1000kg load;

Sistem Kemiringan Sumbu Perkakas Standar: Diameter miring 1000mm, dipasangkan dengan bingkai perlengkapan standar panjang 2200mm, cocok untuk pengelasan menengah-panjang;

Badan Modular Kekakuan Tinggi: Yellow main beam combined with blue drive units for flexible structure and easy transportation/installation;

Antarmuka Sumbu Eksternal Robot: Antarmuka standar yang mendukung kontrol tiga sumbu tersinkronisasi dengan pengontrol robot las utama.

The B009 offers flexible modular design, presisi tinggi, and excellent cost-performance ratio, making it an ideal modular three-axis positioner for medium-duty robotic welding cells.

Spesifikasi Utama

Model	B009
Muatan	500～1000kg
Akurasi Posisi Sumbu Rotasi	±0,03mm @ R500
Kecepatan Rotasi Maks	45°/ dtk
Diameter Rotasi Maks	4000 mm
Akurasi Pemosisian Sumbu Perkakas	±0,05mm @ R350
Kecepatan Rotasi Perkakas Maks	90°/ dtk
Diameter Kemiringan Sumbu Perkakas Standar	1000 mm
Panjang Bingkai Perlengkapan Standar	2200 mm

Manfaat Utama

Modular Three-Axis Design:

Modular structure for easy customization and installation with high flexibility.

Presisi Rotasi Sangat Tinggi:

±0.03mm@R500 on rotation axis meets high-precision welding requirements.

Respon Dinamis Cepat:

Sumbu perkakas hingga 90°/dtk secara signifikan memperpendek waktu siklus pengelasan.

Kisaran Muatan Seimbang:

500–1000kg perfectly suited for medium weldment production.

Cost-Effective Modularity:

Modular design reduces cost while maintaining high performance.

Integrasi Robot yang Mulus:

Mendukung pemrograman tersinkronisasi tiga sumbu dan gerakan terkoordinasi.

Pengenalan Perusahaan

Stasiun Kerja Robot Khusus & Produsen Sistem Laser

Solusi Otomasi Robot Industri

Kami memberikan solusi otomatisasi robotik berkinerja tinggi untuk manufaktur modern.

Mengkhususkan diri dalam stasiun kerja robot dan sistem laser, kami menyediakan solusi khusus untuk pengelasan, pemotongan, pemrosesan laser, dan aplikasi penanganan material.

Dengan 26+ keahlian bertahun-tahun, 40+ teknologi yang dipatenkan, Dan 2,000+ proyek yang sukses di seluruh dunia, kami memberdayakan produsen untuk meningkatkan produktivitas, memastikan kualitas yang konsisten, dan memaksimalkan ROI.

Didukung oleh tim teknik yang berpengalaman dan basis produksi bersertifikasi ISO, kami berdedikasi untuk membantu pelanggan kami tetap kompetitif di pasar global yang berkembang pesat.

Why Choose B009?

The B009 Modular Three-Axis Servo Positioner provides flexible, tepat, dan penyesuaian postur tiga sumbu yang efisien untuk robot pengelasan Anda, membantu Anda:

Mencapai pengelasan multi-sudut yang efisien pada benda kerja sedang

Secara signifikan meningkatkan konsistensi kualitas las

Mengurangi waktu siklus dan meningkatkan efisiensi pengelasan

Wujudkan peningkatan otomatisasi dengan kinerja biaya lebih tinggi

Pembayaran

• T/T (Transfer Kawat): 30%–50% pembayaran dimuka, dengan saldo dibayar sebelum pengiriman
• L/C pada Penglihatan (Surat Kredit Penglihatan)
• Metode pembayaran lainnya bisa dinegosiasikan.

Kemasan

Polybag + Kotak karton + Kotak kayu/Pallet, sesuai dengan permintaan pelanggan

Pengiriman

Melalui udara,dengan mengungkapkan,sesuai permintaan pelanggan

FAQ

Q1: What applications is the B009 Modular Three-Axis Servo Positioner suitable for?

A1: The B009 is mainly used for medium-sized workpiece posture adjustment in robotic welding cells. It is especially suitable for multi-angle welding of medium steel structures, pengelasan bingkai, and automotive/EV medium components.

Q2: Is the rotation speed of the B009 suitable for actual production takt time?

A2: Dengan kecepatan putaran 45°/s dan kecepatan putaran sumbu perkakas 90°/s, itu dapat dengan cepat menyelesaikan perubahan postur dan secara efektif memperpendek siklus produksi sekaligus meningkatkan efisiensi pengelasan.

Q3: Bisakah panjang bingkai perlengkapan disesuaikan?

A3: Ya. Panjang bingkai perlengkapan standar adalah 2200 mm. Kami dapat menyesuaikannya sesuai dengan panjang benda kerja dan persyaratan proses Anda.

Q4: Does the B009 support synchronization with mainstream welding robots?

A4: Ya. Ia dapat berfungsi sebagai sumbu eksternal robot dan mencapai kontrol tersinkronisasi tiga sumbu dan pemrograman terpadu dengan pengontrol robot utama seperti Fanuc, ABB, Yaskawa, MENANGIS, dan Estun.

Q5: Apakah Anda memberikan solusi khusus dan dukungan teknis?

A5: Ya. Kami menawarkan layanan terpadu mulai dari desain solusi dan tata letak 3D hingga instalasi dan commissioning, bersama dengan dukungan teknis jangka panjang dan layanan purna jual.
