محدد موضع مؤازر قياسي ثلاثي المحاور | B011 محدد الموضع الدوار القياسي ثلاثي المحاور

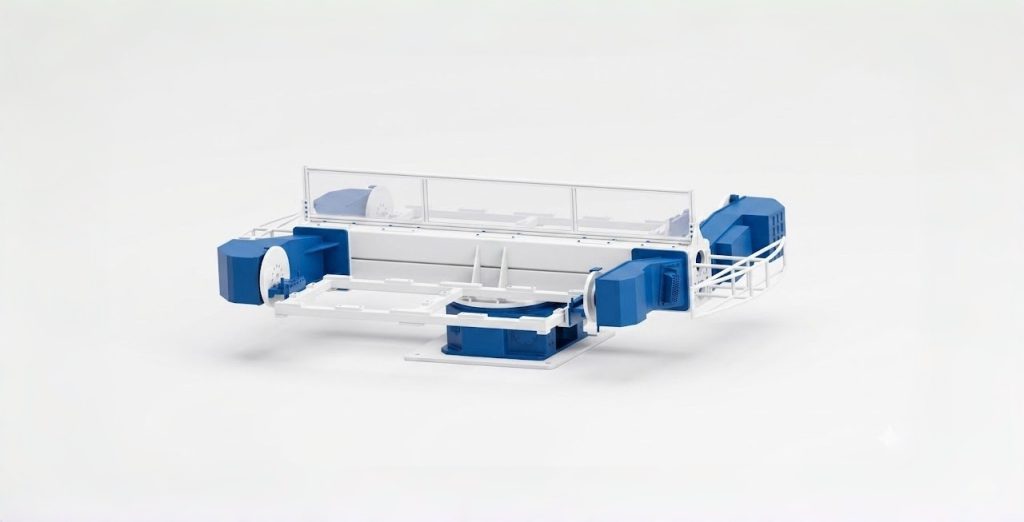

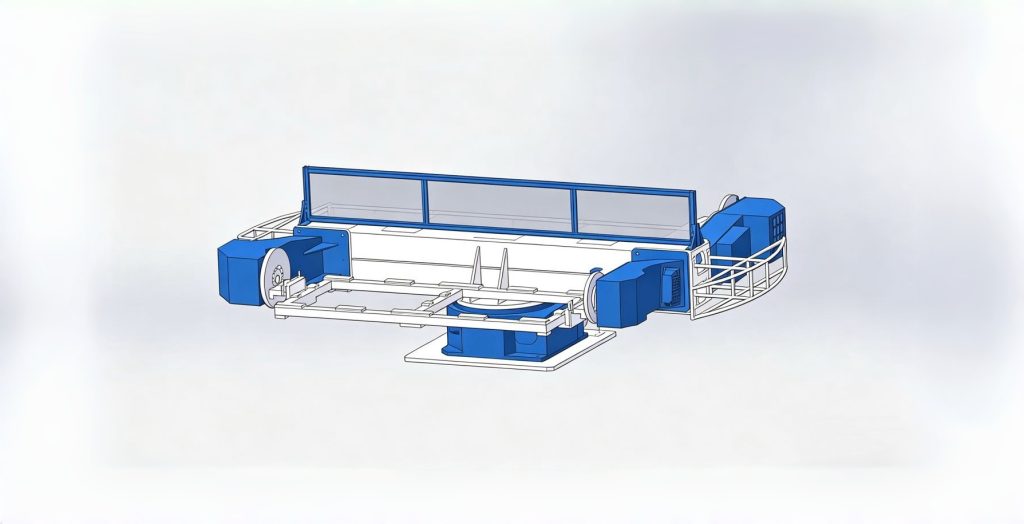

نظرة عامة على هيكل المنتج

يعتمد B011 هيكلًا قياسيًا ثلاثي المحاور عالي القوة. المكونات الرئيسية تشمل:

نظام قيادة مؤازر ثلاثي المحاور عالي الدقة: دقة تحديد موضع محور الدوران تصل إلى ±0.03mm@R500, محور الأدوات ±0.05mm@R350;

آلية الدوران القياسية: الحد الأقصى لقطر الدوران 4000 مم, دعم الدوران المستقر تحت حمولة 1000-1500 كجم;

نظام إمالة محور الأدوات القياسي: قطر الإمالة 1000 مم, مقترنًا بطول إطار التثبيت القياسي 2200 مم, مناسبة لحامات متوسطة الطول;

جسم وهيكل حماية عالي الصلابة: الهيكل الرئيسي باللون الأزرق مع ألواح واقية صفراء لتصميم قوي ومستقر;

واجهة المحور الخارجي للروبوت: واجهة قياسية تدعم التحكم المتزامن ثلاثي المحاور مع وحدات التحكم الرئيسية في روبوت اللحام.

يوفر B011 دقة عالية, قدرة الحمولة المتوازنة, والأداء الديناميكي الممتاز, مما يجعلها أداة تحديد المواقع القياسية ثلاثية المحاور لخلايا اللحام الآلية.

المواصفات الرئيسية

نموذج	ب011
الحمولة	1000～1500 كجم
دقة تحديد موضع محور الدوران	± 0.03 مم عند R500
أقصى سرعة دوران	45درجة/ ثانية
أقصى قطر للدوران	4000 مم
دقة تحديد موضع الأدوات	± 0.05 مم @ R350
أقصى سرعة دوران الأدوات	90درجة/ ثانية
قطر إمالة محور الأدوات القياسي	1000 مم
طول إطار التثبيت القياسي	2200 مم

الفوائد الرئيسية

وصلة قياسية ثلاثية المحاور:

حركة منسقة ثلاثية المحاور لتحديد المواقع بدقة متعددة الزوايا اللحامات المتوسطة.

دقة دوران فائقة:

يصل ±0.03mm@R500 على محور الدوران إلى المستوى الرائد في الصناعة.

استجابة ديناميكية سريعة:

محور الأدوات الذي يصل إلى 90 درجة/ثانية يقلل بشكل كبير من وقت دورة اللحام.

نطاق الحمولة المتوازنة:

1000– 1500 كجم مناسب تمامًا لإنتاج اللحام المتوسط.

التكامل السلس للروبوت:

يدعم البرمجة المتزامنة ثلاثية المحاور والحركة المنسقة.

هيكل مستقر ودائم:

يضمن الجسم عالي القوة التشغيل الموثوق به على المدى الطويل للأحمال الثقيلة.

شركة إيترودوكشن

محطات عمل الروبوت المخصصة & الشركة المصنعة لأنظمة الليزر

حلول الأتمتة الروبوتية الصناعية

نحن نقدم حلول أتمتة روبوتية عالية الأداء للتصنيع الحديث.

متخصصة في محطات عمل الروبوت وأنظمة الليزر, نحن نقدم حلول مخصصة للحام, قطع, معالجة بالليزر, وتطبيقات مناولة المواد.

مع 26+ سنوات من الخبرة, 40+ التقنيات الحاصلة على براءة اختراع, و 2,000+ مشاريع ناجحة في جميع أنحاء العالم, نحن نمكن المصنعين من زيادة الإنتاجية, ضمان جودة متسقة, وتعظيم عائد الاستثمار.

بدعم من فريق هندسي من ذوي الخبرة وقاعدة إنتاج معتمدة من ISO, نحن ملتزمون بمساعدة عملائنا على البقاء قادرين على المنافسة في السوق العالمية سريعة التطور.

لماذا تختار B011?

يوفر محدد الموضع المؤازر ثلاثي المحاور القياسي B011 الدقة, فعال, وتعديل وضعية ثابتة ثلاثية المحاور لروبوتات اللحام الخاصة بك, مساعدتك:

تحقيق لحام فعال متعدد الزوايا لقطع العمل المتوسطة

تحسين اتساق جودة اللحام بشكل كبير

تقليل وقت الدورة وزيادة كفاءة اللحام

تحقيق مستويات أعلى من تكامل أتمتة اللحام

قسط

• تي/تي (تحويلة كهربية بالسلك): 30%– 50% دفعة مقدمة, مع الرصيد المدفوع قبل الشحن
• خطاب الاعتماد في الأفق (خطاب الاعتماد البصر)
• طرق الدفع الأخرى قابلة للتفاوض.

طَرد

بوليباغ + صندوق كرتوني + علبة خشبية/البليت, وفقا لطلب العميل

شحن

عن طريق الجو,بواسطة صريحة,كما يطلب العملاء

الأسئلة الشائعة

س1: ما هي التطبيقات التي يناسبها محدد الموضع المؤازر ثلاثي المحاور القياسي B011؟?

أ1: يتم استخدام B011 بشكل رئيسي لتعديل وضعية قطع العمل متوسطة الحجم في خلايا اللحام الآلية. إنها مناسبة بشكل خاص للحام متعدد الزوايا لمكونات السيارات المتوسطة والكبيرة, الإطارات المتوسطة للسيارات الكهربائية, آلات البناء الأجزاء الهيكلية المتوسطة, وإطارات الهيكل الصلب.

Q2: هل سرعة دوران B011 مناسبة لوقت الإنتاج الفعلي؟?

A2: مع سرعة دوران 45 درجة/ثانية وسرعة دوران محور الأدوات 90 درجة/ثانية, يمكنها إكمال تغييرات الوضع بسرعة وتقصير دورة الإنتاج بشكل فعال مع تحسين كفاءة اللحام.

س3: هل يمكن تخصيص طول إطار التثبيت?

A3: نعم. طول إطار التثبيت القياسي هو 2200 مم. يمكننا تخصيصه وفقًا لطول قطعة العمل ومتطلبات العملية.

س 4: هل يدعم B011 المزامنة مع روبوتات اللحام السائدة?

A4: نعم. يمكن أن يعمل كمحور خارجي للروبوت ويحقق تحكمًا متزامنًا ثلاثي المحاور وبرمجة موحدة مع وحدات تحكم الروبوت الرئيسية مثل Fanuc, ايه بي بي, ياسكاوا, يبكي, وإستون.

س5: هل تقدمون حلولاً مخصصة ودعمًا فنيًا؟?

A5: نعم. نحن نقدم خدمات شاملة بدءًا من تصميم الحلول والتخطيط ثلاثي الأبعاد وحتى التركيب والتشغيل, جنبا إلى جنب مع الدعم الفني على المدى الطويل وخدمة ما بعد البيع.
