Positionneur de servo standard à trois axes | Positionneur rotatif standard à trois axes B011

Présentation de la structure du produit

Le B011 adopte une structure à trois axes standard à haute résistance. Les principaux composants comprennent:

Système de servomoteur à trois axes de haute précision: Précision de positionnement de l'axe de rotation jusqu'à ± 0,03 mm @ R500, axe d'outillage ±0,05 mm @ R350;

Mécanisme de rotation standard: Diamètre de rotation maximum 4000mm, supportant une rotation stable sous une charge de 1 000 à 1 500 kg;

Système d'inclinaison d'axe d'outillage standard: Diamètre d'inclinaison 1000mm, associé à un cadre de luminaire standard d'une longueur de 2 200 mm, adapté aux soudures de longueur moyenne;

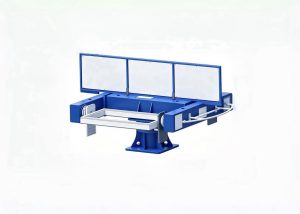

Corps et structure de protection à haute rigidité: Structure principale bleue avec panneaux de protection jaunes pour une conception robuste et stable;

Interface d'axe externe du robot: Interface standard prenant en charge le contrôle synchronisé à trois axes avec les contrôleurs de robots de soudage traditionnels.

Le B011 offre une haute précision, capacité de charge utile équilibrée, et d'excellentes performances dynamiques, ce qui en fait un positionneur à trois axes standard idéal pour les cellules de soudage robotisées.

Spécifications clés

Modèle	B011
Charge utile	1000~1500 kg
Précision de positionnement de l'axe de rotation	±0,03 mm à R500
Vitesse de rotation maximale	45°/ s
Diamètre de rotation maximum	4000 mm
Précision de positionnement de l'axe d'outillage	±0,05 mm à R350
Vitesse de rotation maximale de l'outillage	90°/ s
Diamètre d'inclinaison de l'axe d'outillage standard	1000 mm
Longueur du cadre de luminaire standard	2200 mm

Avantages clés

Liaison standard à trois axes:

Mouvement coordonné sur trois axes pour un positionnement précis sous plusieurs angles des soudures moyennes.

Précision de rotation ultra-élevée:

±0,03 mm à R500 sur l'axe de rotation atteint le niveau leader de l'industrie.

Réponse dynamique rapide:

L'axe d'outillage jusqu'à 90°/s réduit considérablement le temps de cycle de soudage.

Gamme de charge utile équilibrée:

1000–1500kg parfaitement adapté à la production de soudures moyennes.

Intégration transparente des robots:

Prend en charge la programmation synchronisée sur trois axes et le mouvement coordonné.

Structure stable et durable:

Le corps à haute résistance garantit un fonctionnement fiable à long terme sous charges lourdes.

Présentation de l'entreprise

Postes de travail robotisés personnalisés & Fabricant de systèmes laser

Solutions d'automatisation robotique industrielle

Nous proposons des solutions d'automatisation robotique hautes performances pour la fabrication moderne.

Spécialisé dans les postes de travail robotisés et les systèmes laser, nous fournissons des solutions personnalisées pour le soudage, coupe, traitement laser, et applications de manutention.

Avec 26+ années d'expertise, 40+ technologies brevetées, et 2,000+ des projets réussis dans le monde entier, nous permettons aux fabricants d'augmenter leur productivité, assurer une qualité constante, et maximiser le retour sur investissement.

Soutenu par une équipe d’ingénieurs expérimentés et une base de production certifiée ISO, nous nous engageons à aider nos clients à rester compétitifs sur un marché mondial en évolution rapide.

Pourquoi choisir B011?

Le positionneur de servomoteur à trois axes standard B011 fournit des, efficace, et un réglage stable de la posture sur trois axes pour vos robots de soudage, t'aider:

Réalisez un soudage multi-angle efficace de pièces de taille moyenne

Améliore considérablement la cohérence de la qualité des soudures

Réduisez le temps de cycle et augmentez l’efficacité du soudage

Atteindre des niveaux plus élevés d’intégration de l’automatisation du soudage

Paiement

• T/T (Virement bancaire): 30%–50% de paiement initial, avec le solde payé avant l'expédition
• L/C à vue (Lettre de crédit à vue)
• D'autres modes de paiement sont négociables.

Emballer

Poly-sac + boîte en carton + caisse en bois/palette, selon la demande du client

Expédition

Par avion,par express,comme le demandent les clients

FAQ

T1: À quelles applications le positionneur de servomoteur à trois axes standard B011 est-il adapté ??

A1: Le B011 est principalement utilisé pour le réglage de la posture des pièces de taille moyenne dans les cellules de soudage robotisées.. Il est particulièrement adapté au soudage multi-angle de composants automobiles de taille moyenne à grande., châssis moyens pour véhicules électriques, pièces structurelles moyennes pour machines de construction, et cadres de structure en acier.

T2: La vitesse de rotation du B011 est-elle adaptée au temps réel de production ??

A2: Avec une vitesse de rotation de 45°/s et une vitesse de rotation de l'axe d'outillage de 90°/s, il peut rapidement effectuer des changements de posture et raccourcir efficacement le cycle de production tout en améliorant l'efficacité du soudage.

T3: La longueur du cadre du luminaire peut-elle être personnalisée?

A3: Oui. La longueur standard du cadre du luminaire est 2200 mm. Nous pouvons le personnaliser en fonction de la longueur de votre pièce et des exigences du processus.

T4: Le B011 prend-il en charge la synchronisation avec les robots de soudage traditionnels ??

A4: Oui. Il peut fonctionner comme un axe externe de robot et réaliser un contrôle synchronisé sur trois axes et une programmation unifiée avec les principaux contrôleurs de robot tels que Fanuc., ABB, Yaskawa, PLEURER, et Estun.

Q5: Fournissez-vous des solutions personnalisées et un support technique?

A5: Oui. Nous offrons des services complets depuis la conception de solutions et la mise en page 3D jusqu'à l'installation et la mise en service., ainsi qu'un support technique à long terme et un service après-vente.
