C1000 دار اللحام ذات الموضع المزدوج ذات الدوران الكبير | HF001 محطة عمل اللحام الروبوتية ذات الموضع المزدوج ذات الدوران الكبير

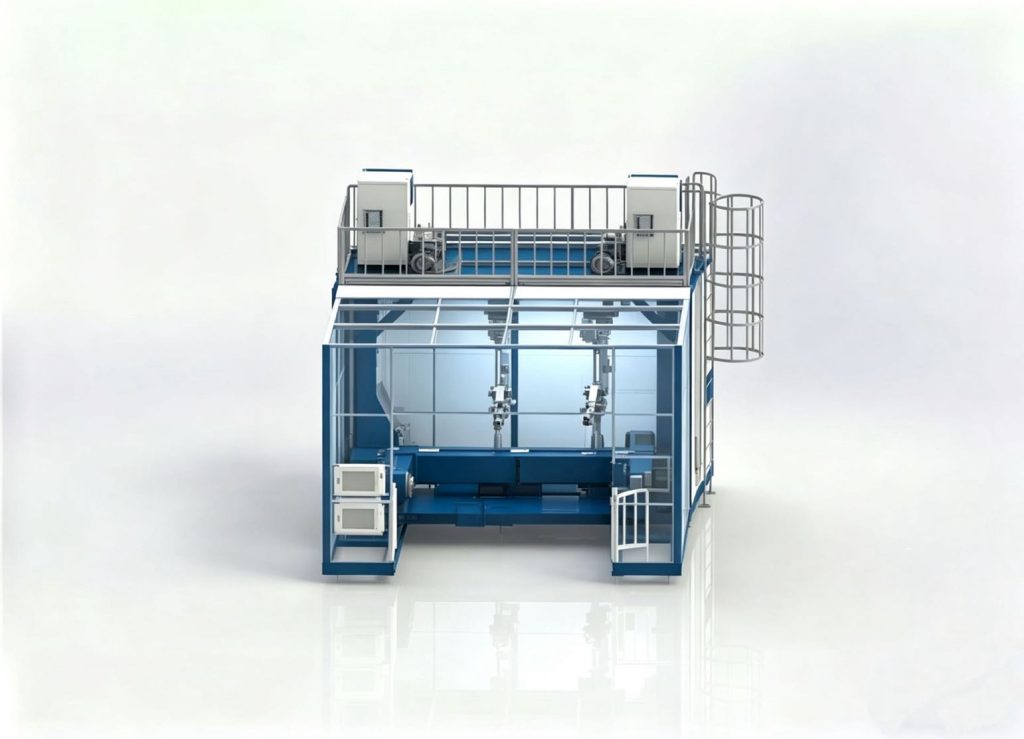

نظرة عامة على هيكل المنتج

يعتمد HF001 منزل لحام مغلق بالكامل مع هيكل مزدوج الموضع للدوران الكبير. المكونات الرئيسية تشمل:

منصة دوارة ذات قطر كبير: الحد الأقصى لقطر الدوران 4500 مم مع دقة تحديد المواقع ±0.03 مم عند R500;

نظام التقليب ثنائي الوضع: محور الأدوات قطر التقليب 1000 مم, أقصى سرعة دوران 60 درجة/ثانية, دعم عملية بالتناوب المزدوج الموقف;

بيت لحام الفولاذ عالي القوة: حاوية أمان مغلقة بالكامل مع أبواب أمان, نوافذ المراقبة, وأعلى منصة الصيانة;

واجهة معدات اللحام المساعدة: المواقف المحجوزة مسبقًا لمصدر طاقة اللحام, استخراج الدخان, وإدارة الكابلات;

قاعدة تركيب الروبوت وواجهة المحور الخارجي: يدعم التركيب المقلوب للروبوت الفردي أو المزدوج مع التحكم المتزامن الدقيق.

يجمع HF001 بشكل مثالي بين تعديل وضعية الدوران الكبيرة والتبديل الفعال للوضع المزدوج, مما يجعلها حلاً متكاملاً مثاليًا للحام الآلي لعمليات اللحام المتوسطة والكبيرة.

المواصفات الرئيسية

نموذج	HF001 (C1000 دار اللحام ذات الموضع المزدوج ذات الدوران الكبير)
الحمولة	500～1500 كجم
دقة تحديد موضع المحور الدوار	± 0.03 مم عند R500
أقصى سرعة دوارة	45° / ق
الحد الأقصى لقطر الدوران	4500 مم
دقة تحديد موضع الأدوات	± 0.05 مم @ R350
أقصى سرعة دوران الأدوات	60° / ق
قطر محور الأدوات القياسي	1000 مم
فترة التثبيت القياسية:	2500 مم
طلب	تطبيقات اللحام المختلفة (يدعم التركيب المقلوب للروبوت الفردي أو المزدوج)

الفوائد الرئيسية

دوران كبير + تصميم ثنائي الموضع:

 4500يتوافق الدوران بقطر كبير مم مع اللحام متعدد الأوضاع لعمليات اللحام الكبيرة; يعمل التناوب المزدوج على تحسين وقت الإنتاج بشكل كبير.

دقة دوران فائقة:

يضمن ±0.03mm@R500 على المحور الدوار و±0.05mm@R350 على محور الأدوات جودة متسقة لعمليات اللحام المعقدة.

استجابة ديناميكية سريعة:

45دوران درجة/ثانية وسرعة الأدوات 60 درجة/ثانية يقلل بشكل كبير من وقت دورة اللحام.

بيت لحام آمن مغلق بالكامل:

حماية السلامة المتكاملة, استخراج الدخان, والتحكم الكهربائي المتوافق مع معايير السلامة الصناعية.

تكوين مرن:

يدعم التركيب المقلوب للروبوت الفردي أو المزدوج لتلبية متطلبات السعة المختلفة.

التسليم المتكامل:

بيت اللحام, منصة دوارة, ويتم تسليم نظام الحماية كوحدة كاملة مع فترة تركيب وتشغيل قصيرة في الموقع.

التطبيقات

لحام الهيكل الصلب الكبير

المكونات الهيكلية لآلات البناء لحام متعدد الزوايا

لحام إطار السيارة والشاسيه

لحام المكونات الكبيرة للسيارة الكهربائية

محطات عمل لحام روبوتية متوسطة إلى كبيرة ذات موضع مزدوج

تتطلب خطوط إنتاج اللحام المعقدة تعديل وضعية الدوران الكبيرة

شركة إيترودوكشن

محطات عمل الروبوت المخصصة & الشركة المصنعة لأنظمة الليزر

حلول الأتمتة الروبوتية الصناعية

نحن نقدم حلول أتمتة روبوتية عالية الأداء للتصنيع الحديث.

متخصصة في محطات عمل الروبوت وأنظمة الليزر, نحن نقدم حلول مخصصة للحام, قطع, معالجة بالليزر, وتطبيقات مناولة المواد.

مع 26+ سنوات من الخبرة, 40+ التقنيات الحاصلة على براءة اختراع, و 2,000+ مشاريع ناجحة في جميع أنحاء العالم, نحن نمكن المصنعين من زيادة الإنتاجية, ضمان جودة متسقة, وتعظيم عائد الاستثمار.

بدعم من فريق هندسي من ذوي الخبرة وقاعدة إنتاج معتمدة من ISO, نحن ملتزمون بمساعدة عملائنا على البقاء قادرين على المنافسة في السوق العالمية سريعة التطور.

لماذا تختار HF001?

يوفر بيت اللحام ثنائي الموضع ذو الدوران الكبير HF001 حلاً متكاملاً فعالاً وآمنًا لمشاريع اللحام المتوسطة والكبيرة الخاصة بك, مساعدتك:

تحقيق لحام دقيق لحامات كبيرة في أي زاوية

زيادة استخدام الروبوت بشكل كبير من خلال التناوب في الوضع المزدوج

تقصير وقت الإنتاج وتعزيز القدرة الإجمالية

تقليل مخاطر السلامة وتوحيد إدارة خط الإنتاج

تمكين النشر السريع وخفض تكاليف التكامل

قسط

تي/تي (تحويلة كهربية بالسلك): 30%– 50% دفعة مقدمة, مع الرصيد المدفوع قبل الشحن

خطاب الاعتماد في الأفق (خطاب الاعتماد البصر)

طرق الدفع الأخرى قابلة للتفاوض.

طَرد

بوليباغ + صندوق كرتوني + علبة خشبية/البليت, وفقا لطلب العميل

شحن

عن طريق الجو,بواسطة صريحة,حسب طلب العملاء.

الأسئلة الشائعة

س1: ما هي سيناريوهات اللحام المناسبة لبيت اللحام HF001؟?

أ1: إن HF001 مناسب بشكل خاص لعمليات اللحام المتوسطة والكبيرة (مثل الهياكل الفولاذية, أجزاء آلات البناء, إطارات السيارات, إلخ.) التي تتطلب دورانًا بزاوية كبيرة ولحامًا متعدد الأوضاع. وهو يدعم تكوينات الروبوت الفردية أو المزدوجة.

Q2: ما هي سعة الحمولة القصوى لـ HF001?

A2: نطاق الحمولة هو 500-1500 كجم, مناسبة لمعظم اللحامات المتوسطة والكبيرة. إذا تجاوز وزن الشغل الخاص بك 1200 كجم, يرجى الاتصال بنا مقدما للتأكيد.

س3: هل يشمل بيت اللحام حماية السلامة واستخلاص الدخان?

A3: نعم. بيت اللحام المغلق بالكامل يدمج أبواب الأمان, حواجز وقائية, نوافذ المراقبة, واجهات استخراج الدخان. يمكن تكوين نظام كامل لاستخراج الدخان بشكل اختياري.

س 4: هل يدعم التكامل مع روبوتات اللحام السائدة؟?

A4: نعم. يمكن أن يعمل كمحور خارجي للروبوت ويحقق تحكمًا متزامنًا مع العلامات التجارية الكبرى مثل Fanuc, ايه بي بي, ياسكاوا, يبكي, وإستون.

س5: هل تقدمون حلول التكامل الكاملة والدعم الفني؟?

A5: نعم. نحن نقدم خدمات متكاملة بدءًا من تصميم التخطيط والمحاكاة ثلاثية الأبعاد وحتى التصنيع, التثبيت في الموقع, والتكليف, جنبا إلى جنب مع الدعم الفني على المدى الطويل وخدمة ما بعد البيع.
