Servo-Rotationspositionierer | H005 Hochleistungs-Servo-Plattenspieler

Übersicht über die Produktstruktur

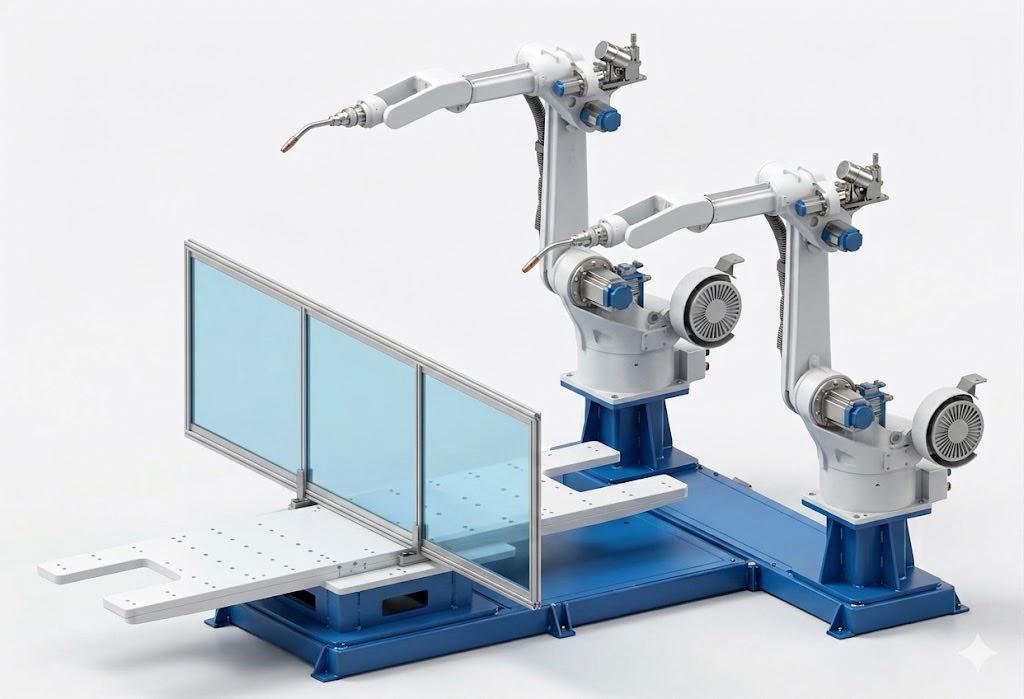

Der H005 verfügt über eine robuste Basis kombiniert mit einem Präzisionsdrehmechanismus mit Doppelantrieb. Die Hauptstruktur umfasst:

Hochpräzises Servo-Rotationsantriebssystem: Hochleistungs-Servomotor mit Präzisionsgetriebe, Bereitstellung einer Positionierungsgenauigkeit von ±0,05 mm bei R350;

Hochbelastbares Präzisionslagersystem: Kreuzrollenlager mit großem Durchmesser sorgen für hohe Steifigkeit und spielfreie Drehung bei Lasten von 1.500–2.000 kg;

Große Arbeitstischoberfläche: Geschweißter Tisch aus hochfestem Stahl, Standarddurchmesser 2500 mm, mit maximalem Rotationsdurchmesser bis 3000mm;

Hochfester kastenförmiger Sockel: Robuste geschweißte Basis mit mehreren inneren Verstärkungsrippen für hervorragende Torsions- und Vibrationsfestigkeit;

Schnittstelle für externe Roboterachsen: Standard-Servoschnittstelle, die eine perfekte Synchronisierung mit gängigen Schweißrobotersteuerungen unterstützt.

Wichtige Spezifikationen

Modell	H005
Nutzlast	1500~2000 kg
Genauigkeit der Rotationsachsenpositionierung	±0,05 mm bei R350
Maximale Rotationsgeschwindigkeit	45°/s
Maximaler Rotationsdurchmesser	3000 mm
Standard-Arbeitstischdurchmesser	2500 mm
Anwendung	Schweißen von Elektrofahrzeugen, Montagepositionierung, Schweißen großer Stahlkonstruktionen

Hauptvorteile

Ultrahohe Nutzlastkapazität:

Unterstützt 1500–2000 kg, Ideal für mittlere bis große und schwere Schweißkonstruktionen.

Hochpräzise Rotationskontrolle:

Eine Positionierungsgenauigkeit von bis zu ±0,05 mm bei R350 gewährleistet eine stabile Qualität bei komplexen Nähten.

Zuverlässige dynamische Leistung: Die maximale Rotationsgeschwindigkeit von 45°/s sorgt für eine gleichmäßige und schnelle Reaktion unter schweren Lasten.

Große Arbeitstischgröße:

Standardtisch mit 2500 mm und maximalem Durchmesser bis 3000 mm für große Werkstücke.

Nahtlose Roboterintegration:

Fungiert als externe Achse mit synchronisierter Bewegung und einheitlicher Programmierung.

Stabile und langlebige Konstruktion:

Hochsteife Basis und Präzisionslager garantieren langfristige Zuverlässigkeit bei hoher Belastung.

Firmenvorstellung

Kundenspezifische Roboterarbeitsplätze & Hersteller von Lasersystemen

Industrielle Roboterautomatisierungslösungen

Wir liefern leistungsstarke Roboterautomatisierungslösungen für die moderne Fertigung.

Spezialisiert auf Roboterarbeitsplätze und Lasersysteme, Wir bieten maßgeschneiderte Lösungen für das Schweißen, Schneiden, Laserbearbeitung, und Materialtransportanwendungen.

Mit 26+ jahrelange Expertise, 40+ patentierte Technologien, Und 2,000+ erfolgreiche Projekte weltweit, Wir ermöglichen Herstellern, ihre Produktivität zu steigern, sorgen für eine gleichbleibende Qualität, und den ROI maximieren.

Unterstützt durch ein erfahrenes Ingenieurteam und eine ISO-zertifizierte Produktionsbasis, Wir sind bestrebt, unseren Kunden dabei zu helfen, in einem sich schnell entwickelnden globalen Markt wettbewerbsfähig zu bleiben.

Warum H005 wählen??

Der H005 sorgt für kraftvolle Leistung, präzise, und stabile Rotationsunterstützung für schwere Schweißanwendungen, Dir helfen:

Verbessert die Konsistenz der Schweißqualität bei schweren Nähten erheblich

Reduzieren Sie die Zykluszeit und erhöhen Sie die Schweißeffizienz

Minimieren Sie die Schwierigkeiten und Kosten der manuellen Anpassung großer Schweißkonstruktionen

Erreichen Sie ein höheres Maß an Integration der Schweißautomatisierung

Zahlung

• T/T (Banküberweisung): 30%–50 % Vorauszahlung, Der Restbetrag wird vor dem Versand bezahlt
• L/C auf Sicht (Sichtakkreditiv)
• Andere Zahlungsarten sind verhandelbar.

Paket

Mehrzwecktasche + Karton + Holzkiste/Palette, nach Kundenwunsch

Versand

Auf dem Luftweg,per Express,nach Kundenwunsch.

FAQs

Q1: Für welche Anwendungen ist der Hochleistungs-Servodrehpositionierer H005 geeignet??

A1: Der H005 wird hauptsächlich zur Haltungseinstellung mittlerer bis großer und schwerer Werkstücke in Roboterschweißzellen eingesetzt. Es eignet sich besonders für Rahmen und Großbauteile von Elektrofahrzeugen, Karosserie und Fahrgestell von Kraftfahrzeugen, Strukturteile für schwere Baumaschinen, und das Schweißen großer Stahlkonstruktionen.

Q2: Ist die Drehzahl des H005 für die tatsächliche Produktionstaktzeit geeignet??

A2: Die maximale Rotationsgeschwindigkeit beträgt 45°/s. Es sorgt auch unter hoher Last für eine gleichmäßige und schnelle Reaktion, Dadurch wird die Zykluszeit effektiv verkürzt und die Schweißeffizienz verbessert.

Q3: Kann die Größe des Arbeitstisches individuell angepasst werden??

A3: Der Standard-Arbeitstischdurchmesser beträgt 2500 mm mit einem maximalen Rotationsdurchmesser bis zu 3000 mm. Die Anpassung wird je nach Werkstückgröße und Prozessanforderungen unterstützt.

Q4: Unterstützt der H005 die Synchronisierung mit gängigen Schweißrobotern??

A4: Ja. Es kann als externe Roboterachse fungieren und synchronisierte Bewegungen und eine einheitliche Programmierung mit großen Robotersteuerungen wie Fanuc erreichen, ABB, Yaskawa, WEINEN, und Estun.

F5: Bieten Sie maßgeschneiderte Lösungen und technischen Support?

A5: Ja. Wir bieten Dienstleistungen aus einer Hand vom Lösungsdesign und 3D-Layout bis hin zur Installation und Inbetriebnahme, zusammen mit langfristigem technischem Support und After-Sales-Service.
