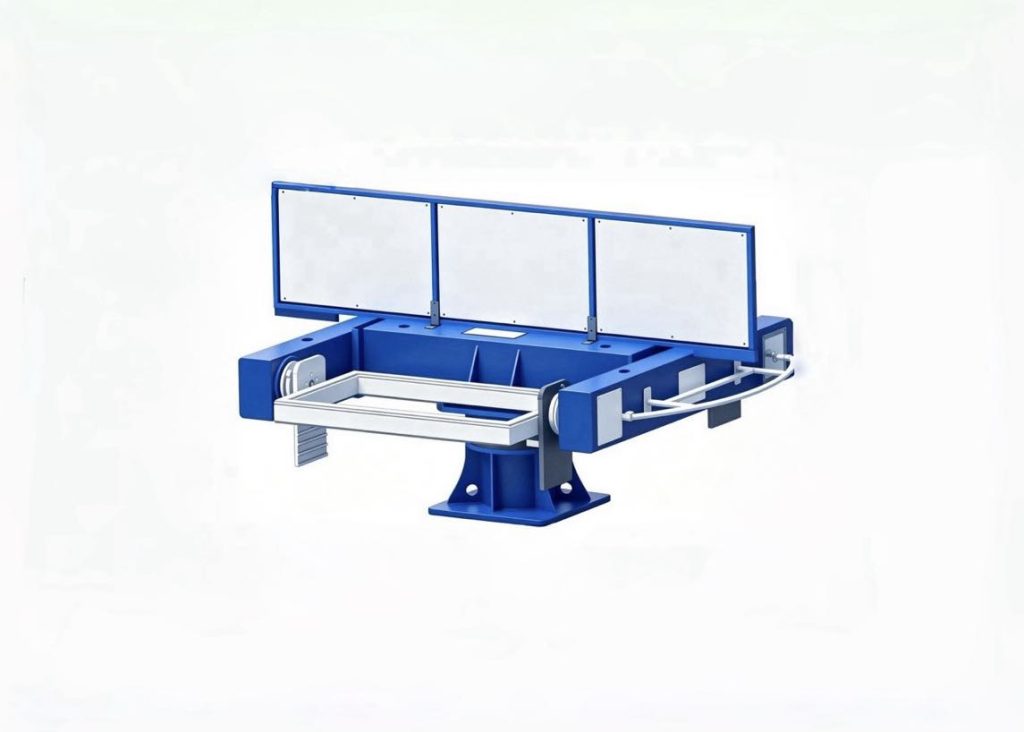

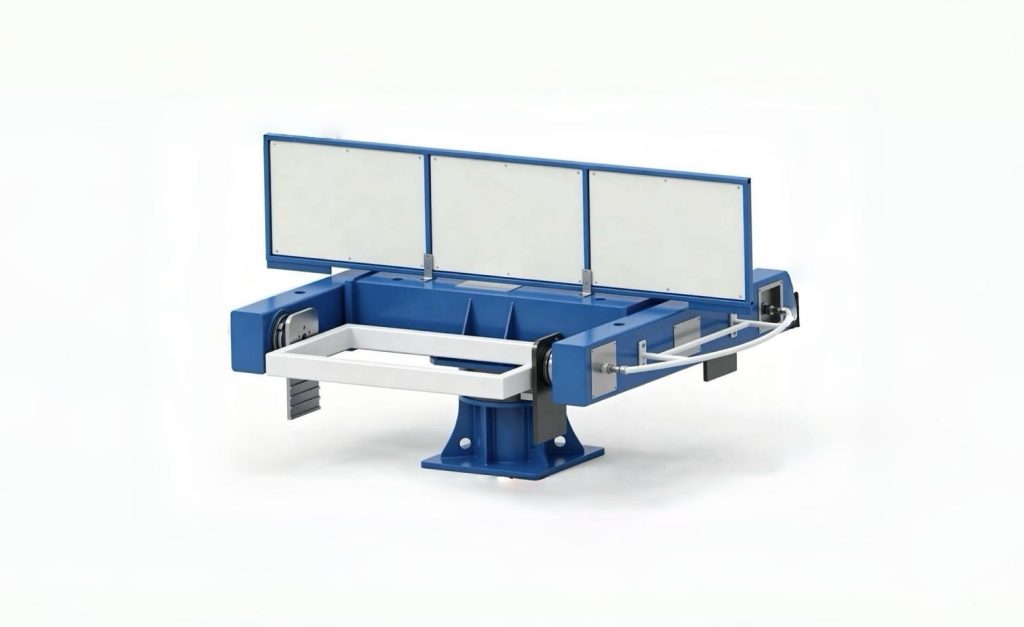

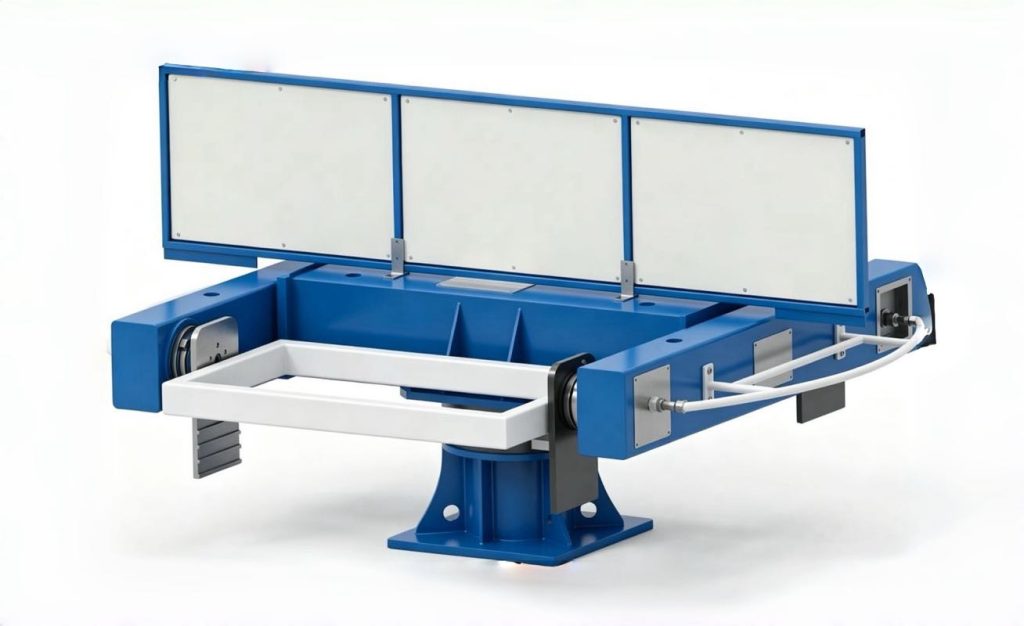

Leichter dreiachsiger Servopositionierer | B010 Dreiachsiger Drehpositionierer für leichte Beanspruchung

Übersicht über die Produktstruktur

Der B010 verfügt über eine kompakte dreiachsige Struktur. Zu den Hauptkomponenten gehören:

Hochpräzises dreiachsiges Servoantriebssystem: Sowohl die Rotations- als auch die Werkzeugachse erreichen eine Positionierungsgenauigkeit von ±0,075 mm;

Leichter Rotationsmechanismus: Maximaler Rotationsdurchmesser 4000 mm, Unterstützt eine stabile Rotation unter einer Last von 300–500 kg;

Standard-Werkzeugachsen-Kippsystem: Kippdurchmesser 900 mm, gepaart mit einer Standardrahmenlänge von 2000 mm, Geeignet für kleine bis mittlere Schweißkonstruktionen;

Modularer Körper mit hoher Steifigkeit: Blaue Hauptstruktur mit gelben Schutzplatten für kompaktes und stabiles Design;

Schnittstelle für externe Roboterachsen: Standardschnittstelle, die eine synchronisierte Drei-Achsen-Steuerung mit gängigen Schweißrobotersteuerungen unterstützt.

Der B010 ist leicht, sehr genau, und ausgezeichnet in der dynamischen Leistung, Dies macht ihn zu einem idealen dreiachsigen Positionierer für leichte Roboterschweißzellen.

Wichtige Spezifikationen

Modell	B010
Nutzlast	300~500 kg
Genauigkeit der Rotationsachsenpositionierung	±0,075 mm bei R500
Maximale Rotationsgeschwindigkeit	45°/s
Maximaler Rotationsdurchmesser	4000 mm
Genauigkeit der Werkzeugachsenpositionierung	±0,075 mm bei R500
Maximale Rotationsgeschwindigkeit des Werkzeugs	60°/s
Standard-Werkzeugachsen-Kippdurchmesser	900 mm
Standardlänge des Befestigungsrahmens	2000 mm

Hauptvorteile

Leichtes Drei-Achsen-Gestänge:

Dreiachsige koordinierte Bewegung für die präzise Positionierung leichter bis mittlerer Schweißteile in mehreren Winkeln.

Hochpräziser stabiler Betrieb:

Sowohl die Rotations- als auch die Werkzeugachse erreichen eine Genauigkeit von ±0,075 mm für eine gleichbleibende Schweißqualität.

Schnelle dynamische Reaktion:

45°/s Rotation und 60°/s Werkzeuggeschwindigkeit verkürzen die Schweißzykluszeit erheblich.

Ausgewogene Nutzlastreichweite:

300–500kg, Perfekt für die Herstellung leichter und mittlerer Schweißkonstruktionen.

Kompakte Struktur:

Geringer Platzbedarf und flexible Installation, Ideal für Werkstätten mit begrenztem Platzangebot.

Nahtlose Roboterintegration:

Unterstützt dreiachsige synchronisierte Programmierung und koordinierte Bewegung.

Firmenvorstellung

Kundenspezifische Roboterarbeitsplätze & Hersteller von Lasersystemen

Industrielle Roboterautomatisierungslösungen

Wir liefern leistungsstarke Roboterautomatisierungslösungen für die moderne Fertigung.

Spezialisiert auf Roboterarbeitsplätze und Lasersysteme, Wir bieten maßgeschneiderte Lösungen für das Schweißen, Schneiden, Laserbearbeitung, und Materialtransportanwendungen.

Mit 26+ jahrelange Expertise, 40+ patentierte Technologien, Und 2,000+ erfolgreiche Projekte weltweit, Wir ermöglichen Herstellern, ihre Produktivität zu steigern, sorgen für eine gleichbleibende Qualität, und den ROI maximieren.

Unterstützt durch ein erfahrenes Ingenieurteam und eine ISO-zertifizierte Produktionsbasis, Wir sind bestrebt, unseren Kunden dabei zu helfen, in einem sich schnell entwickelnden globalen Markt wettbewerbsfähig zu bleiben.

Warum B010 wählen??

Der leichte dreiachsige Servopositionierer B010 bietet Flexibilität, präzise, und effiziente dreiachsige Haltungsverstellung für Ihre Schweißroboter, Dir helfen:

Erzielen Sie effizientes Mehrwinkelschweißen von leichten bis mittelgroßen Werkstücken

Verbessern Sie die Konsistenz der Schweißqualität erheblich

Reduzieren Sie die Zykluszeit und erhöhen Sie die Schweißeffizienz

Realisieren Sie ein Automatisierungs-Upgrade mit höherem Kosten-Leistungs-Verhältnis

Zahlung

• T/T (Banküberweisung): 30%–50 % Vorauszahlung, Der Restbetrag wird vor dem Versand bezahlt
• L/C auf Sicht (Sichtakkreditiv)
• Andere Zahlungsarten sind verhandelbar.

Paket

Mehrzwecktasche + Karton + Holzkiste/Palette, nach Kundenwunsch

Versand

Auf dem Luftweg,per Express,wie Kunden es wünschen

FAQs

Q1: Für welche Anwendungen ist der dreiachsige Servopositionierer B010 für leichte Beanspruchung geeignet??

A1: Der B010 wird hauptsächlich zur leichten bis mittleren Werkstückhaltungsverstellung in Roboterschweißzellen eingesetzt. Es eignet sich besonders zum Mehrwinkelschweißen von Leichtrahmen, Blechteile, Kleinteile für Baumaschinen, und Lichtkomponenten für Automobile/Elektrofahrzeuge.

Q2: Ist die Drehzahl des B010 für die tatsächliche Produktionstaktzeit geeignet??

A2: Mit einer Rotationsgeschwindigkeit von 45°/s und einer Rotationsgeschwindigkeit der Werkzeugachse von 60°/s, Es kann Haltungsänderungen schnell durchführen, Dadurch wird der Produktionszyklus effektiv verkürzt und die Gesamteffizienz des Schweißens verbessert.

Q3: Kann die Länge des Vorrichtungsrahmens individuell angepasst werden??

A3: Ja. Die Standardlänge des Vorrichtungsrahmens beträgt 2000 mm. Wir können es an Ihre Werkstücklänge und Prozessanforderungen anpassen.

Q4: Unterstützt der B010 die Synchronisierung mit gängigen Schweißrobotern??

A4: Ja. Es kann als externe Roboterachse fungieren und eine dreiachsige synchronisierte Steuerung und einheitliche Programmierung mit großen Robotersteuerungen wie Fanuc erreichen, ABB, Yaskawa, WEINEN, und Estun.

F5: Bieten Sie maßgeschneiderte Lösungen und technischen Support?

A5: Ja. Wir bieten Dienstleistungen aus einer Hand vom Lösungsdesign und 3D-Layout bis hin zur Installation und Inbetriebnahme, zusammen mit langfristigem technischem Support und After-Sales-Service.
