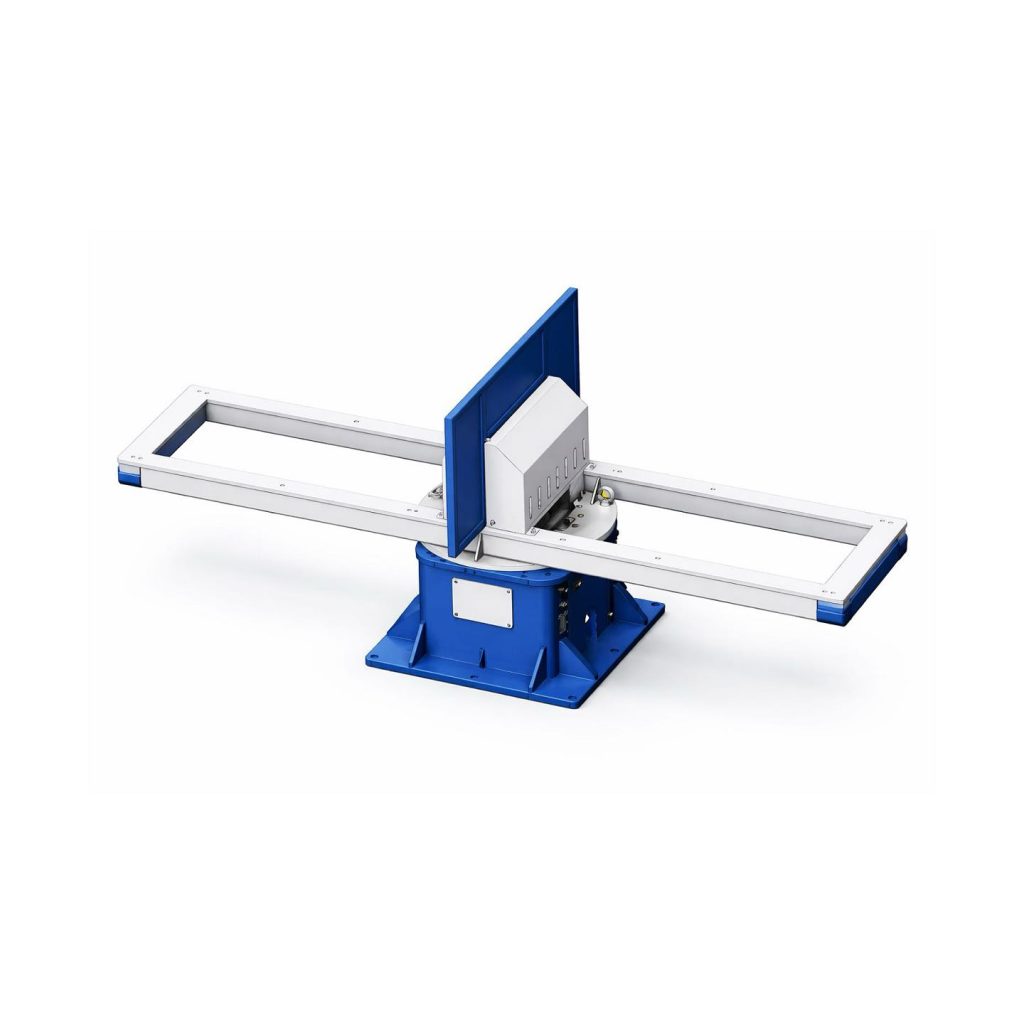

جهاز تحديد الموضع الروتاري المؤازر | H003 القرص الدوار المؤازر الخفيف

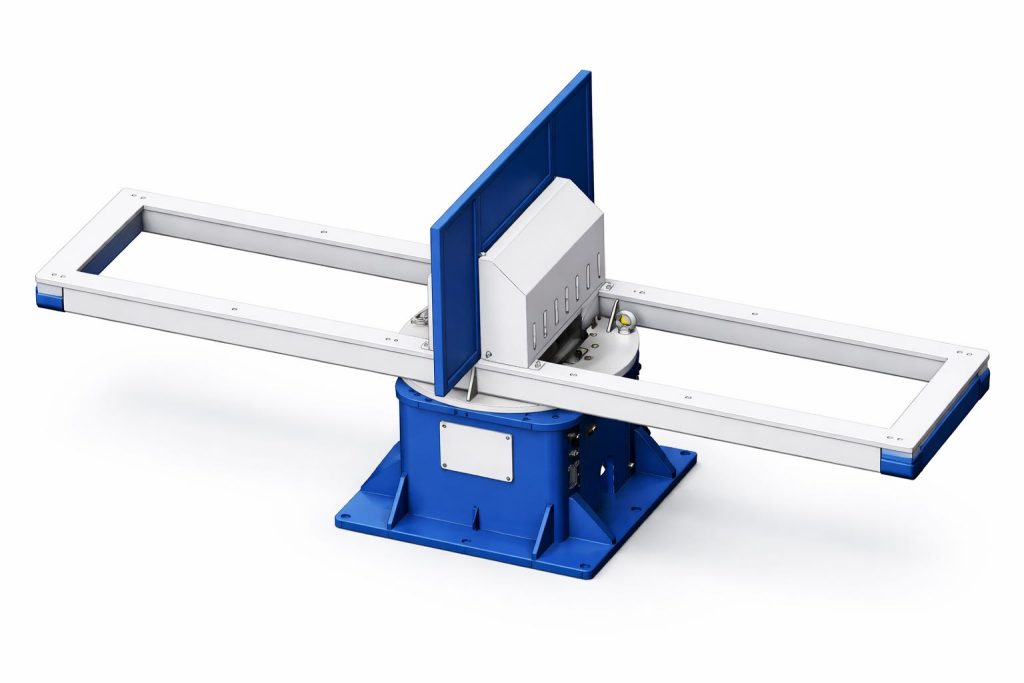

نظرة عامة على هيكل المنتج

يعتمد H003 تصميمًا معياريًا ومدمجًا, تتكون من قاعدة فولاذية عالية القوة, نظام محرك دوار الدقة, وإطار عمل مستطيل طويل. يتضمن الهيكل الرئيسي:

نظام محرك دوار مؤازر عالي الدقة: 1.8محرك سيرفو كيلوواط مع مخفض الدقة, تسليم 2000 N·m عزم الدوران ومستقر 5 دوران دورة في الدقيقة;

نظام تحمل دقيق للخدمة الشاقة: تضمن المحامل ذات القطر الكبير صلابة عالية ودوران سلس تحت حمولة 300 كجم;

إطار عمل مستطيل طويل: إطار مستطيل عالي القوة يمكنه استيعاب تركيبات يصل طولها إلى 1300 مم, مناسبة لقطع العمل الطويلة;

قاعدة عالية الصلابة: قاعدة ملحومة قوية مع نقاط تثبيت متعددة لتحقيق ثبات عام ممتاز;

واجهة المحور الخارجي للروبوت: واجهة قياسية تدعم التحكم المتزامن مع وحدات التحكم الرئيسية في روبوت اللحام.

نموذج	H003
الحمولة	300 كجم
قوة المحرك الدوار	1.8 كيلوواط
عزم الدوران المقدر	2000 ن · م
سرعة الدوران المقدرة	5 دورة في الدقيقة
أقصى نصف قطر للدوران	1500 مم
الحد الأقصى لطول التركيب	1300 مم

الفوائد الرئيسية

خفيف الوزن & تصميم فعال من حيث التكلفة:

300حمولة كجم مثالية لعمليات اللحام الصغيرة والمتوسطة مع نسبة أداء وسعر ممتازة.

خرج عزم دوران قوي:

2000 يضمن عزم الدوران المقدر بالنيوتن متر دورانًا مستقرًا مع التركيبات الطويلة.

عملية دقيقة ومستقرة:

يوفر النظام المؤازر تحكمًا سلسًا في الدوران لتلبية احتياجات تحديد موضع الروبوت.

توافق تركيبات طويلة:

يدعم تركيبات تصل إلى 1300 مم, مناسبة لقطع العمل الطويلة أو ذات الإطار.

التكامل السلس للروبوت:

يدعم الحركة المتزامنة مع روبوتات اللحام السائدة.

هيكل مدمج ودائم:

يوفر الإطار المستطيل الطويل تركيبًا مرنًا وموثوقية طويلة المدى.

شركة إيترودوكشن

محطات عمل الروبوت المخصصة & الشركة المصنعة لأنظمة الليزر

حلول الأتمتة الروبوتية الصناعية

نحن نقدم حلول أتمتة روبوتية عالية الأداء للتصنيع الحديث.

متخصصة في محطات عمل الروبوت وأنظمة الليزر, نحن نقدم حلول مخصصة للحام, قطع, معالجة بالليزر, وتطبيقات مناولة المواد.

مع 26+ سنوات من الخبرة, 40+ التقنيات الحاصلة على براءة اختراع, و 2,000+ مشاريع ناجحة في جميع أنحاء العالم, نحن نمكن المصنعين من زيادة الإنتاجية, ضمان جودة متسقة, وتعظيم عائد الاستثمار.

بدعم من فريق هندسي من ذوي الخبرة وقاعدة إنتاج معتمدة من ISO, نحن ملتزمون بمساعدة عملائنا على البقاء قادرين على المنافسة في السوق العالمية سريعة التطور.

لماذا تختار H003?

تم تحسين H003 لتطبيقات اللحام الخفيفة. فهو يساعد روبوت اللحام الخاص بك على ضبط وضع قطعة العمل بكفاءة, مما يسمح لك بذلك:

تقليل تكلفة الاستثمار في المعدات

تحسين اتساق اللحام والإنتاجية

التقليل من تقليب قطع العمل اليدوية

قم ببناء خطوط لحام آلية فعالة من حيث التكلفة بسرعة

قسط

• تي/تي (تحويلة كهربية بالسلك): 30%– 50% دفعة مقدمة, مع الرصيد المدفوع قبل الشحن
• خطاب الاعتماد في الأفق (خطاب الاعتماد البصر)
• طرق الدفع الأخرى قابلة للتفاوض.

طَرد

بوليباغ + صندوق كرتوني + علبة خشبية/البليت, وفقا لطلب العميل

شحن

عن طريق الجو,بواسطة صريحة,حسب طلب العملاء.

الأسئلة الشائعة

س1: ما هي التطبيقات التي تناسبها أداة تحديد الموضع الدوارة المؤازرة الخفيفة H003؟?

أ1: يتم استخدام H003 بشكل أساسي لتعديل وضع قطعة العمل في خلايا اللحام الآلية. إنها مناسبة بشكل خاص لحام الدراجة الإلكترونية, الهياكل والإطارات الفولاذية الخفيفة, قطع غيار السيارات الصغيرة والمتوسطة, الصفائح المعدنية, ولحام الأنابيب. إنه خيار مثالي لخطوط اللحام الآلية ذات التكلفة الفعالة.

Q2: هل سرعة دوران H003 مناسبة لوقت الإنتاج الفعلي؟?

A2: سرعة الدوران المقدرة هي 5 دورة في الدقيقة. يمكنه إكمال تغييرات الوضع بسرعة مع الحفاظ على الدقة, مما يجعلها مناسبة لإيقاعات إنتاج اللحام الخفيف.

س3: ما هو الحد الأقصى لطول القطعة التي يمكن أن تستوعبها؟? هل يمكن تخصيصها?

A3: الحد الأقصى القياسي لطول التركيب هو 1300 مم. يتم دعم التخصيص وفقًا لطول قطعة العمل وتصميم التركيبات.

س 4: هل يدعم H003 التزامن مع روبوتات اللحام السائدة?

A4: نعم. يمكن أن يعمل كمحور خارجي للروبوت ويحقق التحكم المتزامن والبرمجة الموحدة مع وحدات التحكم الرئيسية للروبوت مثل Fanuc, ايه بي بي, ياسكاوا, يبكي, وإستون.

س5: هل تقدمون حلولاً مخصصة ودعمًا فنيًا؟?

A5: نعم. نحن نقدم خدمات شاملة بدءًا من تصميم الحلول والتخطيط ثلاثي الأبعاد وحتى التركيب والتشغيل, جنبا إلى جنب مع الدعم الفني على المدى الطويل وخدمة ما بعد البيع.
